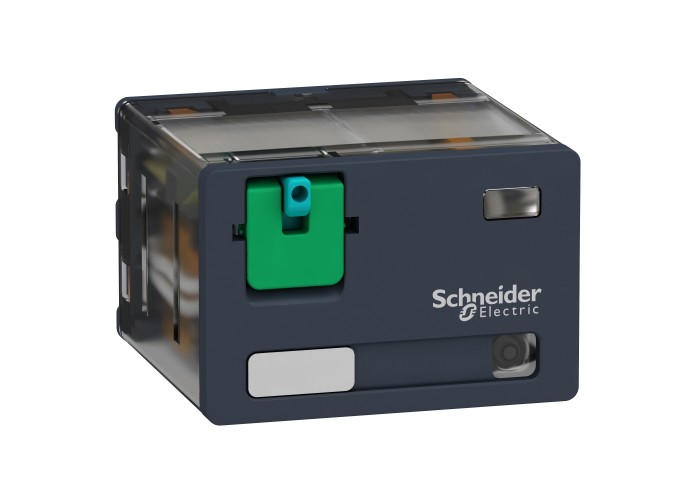

Schneider Electric RPM42JD - Harmony Electromechanical Relays - Реле 4 CO WITH LED 12 V DC

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияМощност

Тип и състав на контактите4 C/O

Тип продукт или компонентреле за включване

Тип управлениеТестов бутон с опция за заключване

[In] номинален ток15 A

[Uc] Контролно напрежение12 V DC

12 V

Коефициент на натоварване20 %

Номинален стандартен термичен ток15 A at -40-55 °C

Статус LEDс

Съкратено наименование на устройствотоRPM

Допълнителни устройства

Нето тегло на продукта0.071 kg

[Ue] Изолационно напрежение250 V в съответствие с IEC

300 V в съответствие с CSA

300 V в съответствие с UL

[Uimp] Устойчивост на импулсно напрежение4 kV по време 1.2/50 µs

Време за опресняване20 ms при номинално напрежение

Граници на номинално работно напрежение9.6...13.2 V DC

Данни за безопасностB10d = 100000

Електрическа устойчивост100000 cycles за резистивен

Категория на защитаRT I

Код за съвместимостRPM

Максимална превключвателна възможност3750 VA

420 W

Максимално превключвателно напрежение250 V в съответствие с IEC

Материал на контактитеAgNi

Механична издръжливост10000000 cycles

Минимален капацитет на превключване170 mW при 10 mA, 17 V

Ниво на замърсяване3

Номинален работен ток15 A at 277 V (AC) в съответствие с UL

15 A at 28 V (DC) в съответствие с UL

15 A at 250 V (AC) НЕ в съответствие с IEC

15 A at 28 V (DC) НЕ в съответствие с IEC

7.5 A at 250 V (AC) NC в съответствие с IEC

7.5 A at 28 V (DC) NC в съответствие с IEC

Номинален ток15 A at 250 V AC

15 A at 28 V DC

Праг при отпадане на напрежението≥ 0.1 Uc DC

Представяне на устройствотоцялостен продукт

Работен обхват≤ 1200 цикъла/час Под товар

≤ 1800 цикъла/час Без товар

Работно време20 ms при номинално напрежение

Работно положениеВсяка позиция

Средна консумация на бобината1.6 W

Средно съпротивление75.8 Ohm при 20 °C +/- 10 %

Тестови ниваНиво A групово монтиране

Форма на щифтПлосък

Околна среда

Диелектрична якост1500 V AC Между контакти с Микро прекъсвания

2000 V AC Между бобина и прекъсвач с Подсилен

2000 V AC Между полюси с базов

Продуктови сертификатиEAC

CSA

UL

СтандартиCSA C22.2 No 14

IEC 61810-1

UL 508

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-55 °C

Устойчивост на вибрации3 gnамплитуда = +/- 1 mm е = 10-150 Hz)5 цикъла на работа

5 gnамплитуда = +/- 1 mm е = 10-150 Hz)5 неработни цикъла

Устойчивост на удар15 gn за В операция

30 gn за Не работи
