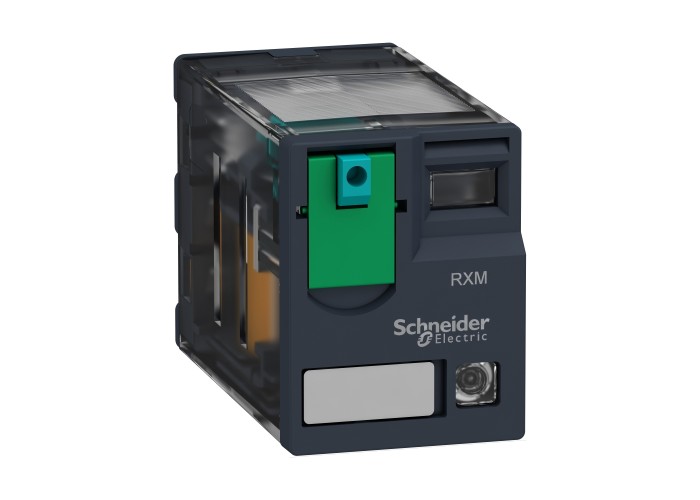

Schneider Electric RXM4GB2JD - Harmony Electromechanical Relays - Миниатюрно реле - Zelio RXM 4 C/O 12 V - DC 3 A с LED

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияМиниатюрен

Тип и състав на контактите4 C/O

Тип продукт или компонентреле за включване

Тип управлениеТестов бутон с опция за заключване

[In] номинален ток3 A

[Uc] Контролно напрежение12 V DC

12 V

Коефициент на натоварване20 %

Номинален стандартен термичен ток3 A at -40-55 °C

Статус LEDс

Съкратено наименование на устройствотоRXM

Допълнителни устройства

Нето тегло на продукта0.037 kg

[Ue] Изолационно напрежение250 V в съответствие с IEC

300 V в съответствие с CSA

300 V в съответствие с UL

[Uimp] Устойчивост на импулсно напрежение2.5 kV по време 1.2/50 µs

време за нулиране20 ms

Граници на номинално работно напрежение9.6...13.2 V DC

Електрическа устойчивост100000 cycles за резистивен depending on mounting position and working environment

Категория на защитаRT I

Код за съвместимостRXM

Максимална превключвателна възможност750 VA/84 W

Максимално превключвателно напрежение250 V в съответствие с IEC

Материал на контактитеgold plated bifurcated silver

Механична издръжливост10000000 cycles

Минимален капацитет на превключване15 mW при 3 mA, 5 V

Номинален работен ток2 A at 28 V (DC) НЕ в съответствие с IEC

2 A at 250 V (AC) НЕ в съответствие с IEC

1 A at 28 V (DC) NC в съответствие с IEC

1 A at 250 V (AC) NC в съответствие с IEC

3 A at 28 V (DC) в съответствие с UL

3 A at 277 V (AC) в съответствие с UL

Номинален ток3 A at 250 V AC

3 A at 28 V DC

Праг при отпадане на напрежението≥ 0.1 Uc

Представяне на устройствотоцялостен продукт

Работен обхват≤ 1200 цикъла/час Под товар

≤ 1800 цикъла/час Без товар

Работно време20 ms

Работно положениеВсяка позиция

Средна консумация на бобината0.9 W

Средно съпротивление160 Ohm в 20 °C +/- 10 %

Тестови ниваНиво A групово монтиране

Форма на щифтПлосък

Околна среда

Диелектрична якост1300 V AC Между контакти с Микро прекъсвания

2000 V AC Между бобина и прекъсвач

2000 V AC Между полюси

Ниво на замърсяване2

Продуктови сертификатиUL

Lloyd's

CE

CSA

GOST

IECEE CB Scheme

СтандартиCSA C22.2 No 14

UL 508

IEC 61810-1

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-55 °C

Устойчивост на вибрации3 gnамплитуда = +/- 1 mm е = 10-150 Hz)5 цикъла на работа

5 gnамплитуда = +/- 1 mm е = 10-150 Hz)5 неработни цикъла

Устойчивост на удар10 gn за В операция

30 gn за Не работи
