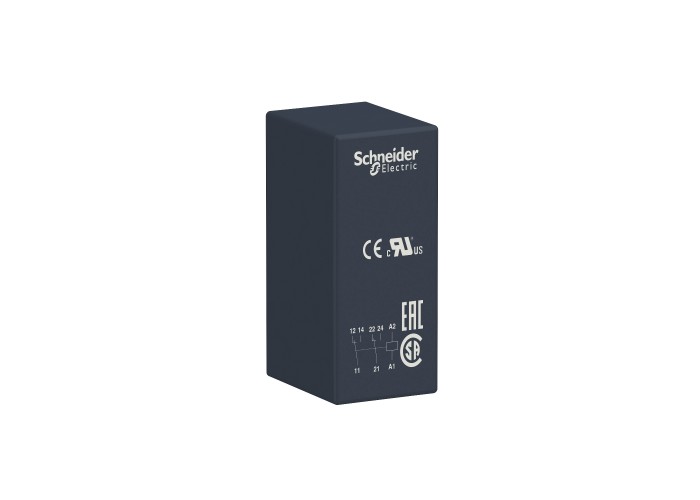

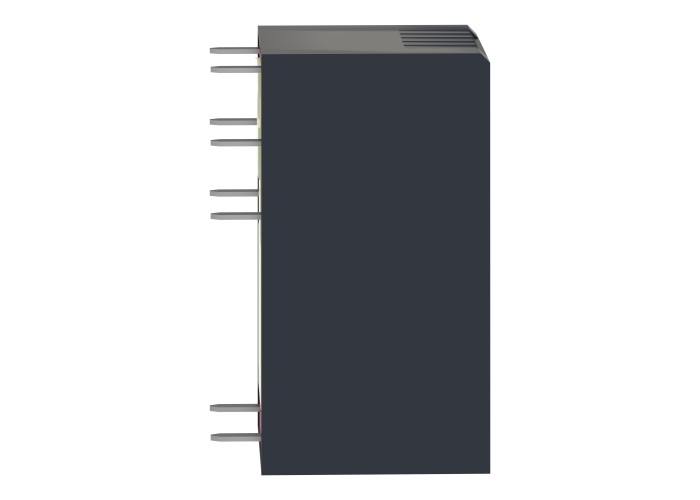

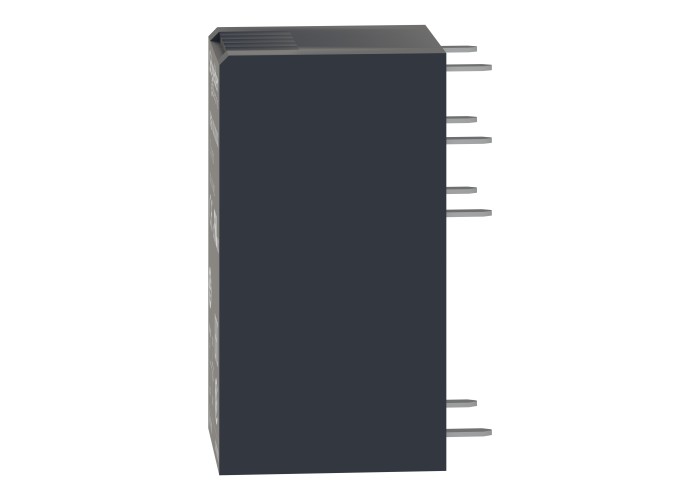

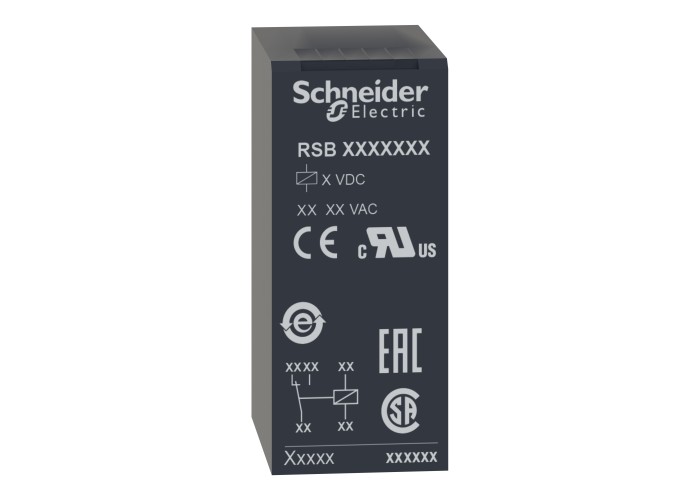

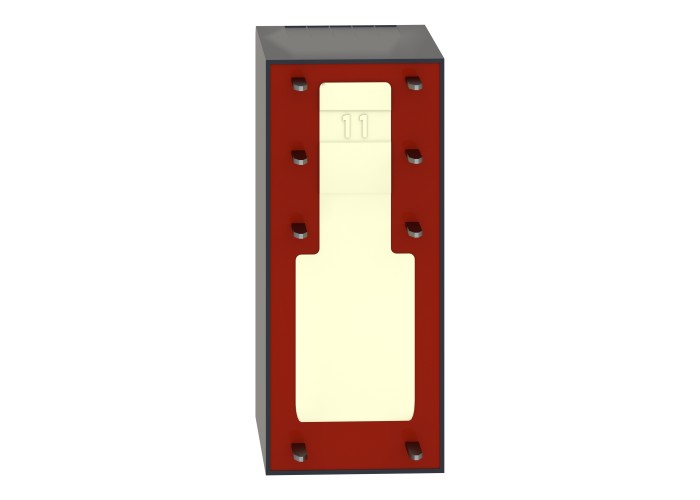

Schneider Electric RSB2A080BD - Harmony Electromechanical Relays - Интерфейсно реле с основа, 2 C/O, 8А, 24 Vdc

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияИнтерфейс реле

Тип и състав на контактите2 C/O

Тип продукт или компонентреле за включване

Тип управлениеБез бутон

[In] номинален ток8 A

[Uc] Контролно напрежение24 V DC

24 V

Номинален стандартен термичен ток8 A at -40-40 °C

Рсабота на контактастандартно

Статус LEDбез

Съкратено наименование на устройствотоRSB

Допълнителни устройства

Нето тегло на продукта0.014 kg

[Ue] Изолационно напрежение400 V в съответствие с IEC 60947

[Ue] номинално работно напрежение16.8...36 V DC

[Uimp] Устойчивост на импулсно напрежение3.6 kVв съответствие сIEC 61000-4-5

Данни за безопасностB10d = 100000

Електрическа устойчивост100000 cycles, 8 A at 250 V, AC-1 НЕ

100000 cycles, 4 A at 250 V, AC-1 NC

Категория на защитаRT I

Код за съвместимостRSB

Максимална превключвателна възможност2000 VA/224 W

Максимално превключвателно напрежение300 V DC в съответствие с IEC

МаркировкаCE

Материал на контактитеsilver alloy (AgNi)

Механична издръжливост30000000 cycles

Минимален капацитет на превключване120 mW при 10 mA, 12 V

Минимален ток за превключване10 mA

Минимилано доставно количество10

Номинален работен ток4 A (AC-1/DC-1) NC в съответствие с IEC

8 A (AC-1/DC-1) НЕ в съответствие с IEC

Номинален ток8 A at 250 V AC

8 A at 28 V DC

Праг при отпадане на напрежението≥ 0.1 Uc DC

Превключвателно напрежение12 V

Представяне на устройствотоцялостен продукт

Работен обхват≤ 600 cycles/hour Под товар

≤ 1800 цикъла/час Без товар

Работно време20 ms работен режим

20 ms Нулиране

Работно положениеВсяка позиция

Средна консумация на бобината0.45 W DC

Средно съпротивление1440 Ohm мрежа: DC в 20 °C +/- 10 %

Тестови ниваНиво A групово монтиране

Форма на щифтПлосък (PCB тип)

Околна среда

Диелектрична якост1000 V AC Между контакти

2500 V AC Между полюси

5000 V AC Между бобина и прекъсвач

Продуктови сертификатиUL

CSA

EAC

СтандартиUL 508

CSA C22.2 No 14

IEC 61810-1

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-85 °C (DC)

Устойчивост на вибрации+/- 1 mm е= 10-55 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар10 gn (продължителност = 11 ms) за Не работи съответстващ на IEC 60068-2-27

5 gn (продължителност = 11 ms) за В операция съответстващ на IEC 60068-2-27
