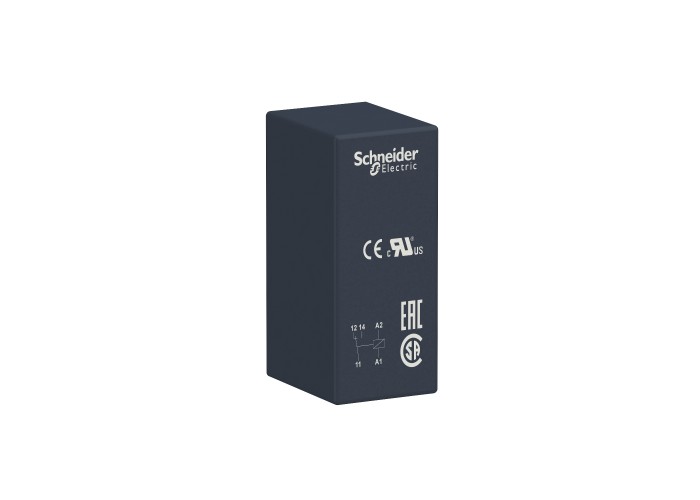

Schneider Electric RSB1A120E7 - Harmony Electromechanical Relays - Интерфейсно реле с основа 1CO 48VAC

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияИнтерфейс реле

Тип и състав на контактите1 C/O

Тип продукт или компонентреле за включване

Тип управлениеБез бутон

[In] номинален ток12 A

[Uc] Контролно напрежение48 V AC 50/60 Hz

48 V

Номинален стандартен термичен ток12 A at -40-40 °C

Рсабота на контактастандартно

Статус LEDбез

Съкратено наименование на устройствотоRSB

Допълнителни устройства

[Ue] Изолационно напрежение400 V в съответствие с IEC 60947

[Ue] номинално работно напрежение38.4...72 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение3.6 kVв съответствие сIEC 61000-4-5

Данни за безопасностB10d = 100000

Електрическа устойчивост100000 cycles, 12 A at 250 V, AC-1 НЕ

100000 cycles, 6 A at 250 V, AC-1 NC

Категория на защитаRT I

Код за съвместимостRSB

Максимална превключвателна възможност3000 VA/336 W

Максимално превключвателно напрежение300 V DC в съответствие с IEC

Материал на контактитеsilver alloy (AgNi)

Механична издръжливост10000000 cycles

Минимален капацитет на превключване120 mW при 10 mA, 12 V

Минимален ток за превключване10 mA

Минимилано доставно количество10

Номинален работен ток12 A (AC-1/DC-1) НЕ в съответствие с IEC

6 A (AC-1/DC-1) NC в съответствие с IEC

Номинален ток12 A at 250 V AC

12 A at 28 V DC

Праг при отпадане на напрежението≥ 0.15 Uc AC

Превключвателно напрежение12 V

Представяне на устройствотоцялостен продукт

Работен обхват≤ 600 cycles/hour Под товар

≤ 1800 цикъла/час Без товар

Работно време20 ms работен режим

20 ms Нулиране

Работно положениеВсяка позиция

Средна консумация на бобината0.75 VA AC

Средно съпротивление1540 Ohm мрежа: AC в 20 °C +/- 10 %

Тестови ниваНиво A групово монтиране

Форма на щифтПлосък (PCB тип)

Нето тегло на продукта0.014 kg

Околна среда

Диелектрична якост1000 V AC Между контакти

2500 V AC Между полюси

5000 V AC Между бобина и прекъсвач

Продуктови сертификатиUL

CSA

EAC

СтандартиIEC 61810-1

UL 508

CSA C22.2 No 14

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-70 °C (AC)

Устойчивост на вибрации+/- 1 mm е= 10-55 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар10 gn (продължителност = 11 ms) за Не работи съответстващ на IEC 60068-2-27

5 gn (продължителност = 11 ms) за В операция съответстващ на IEC 60068-2-27
