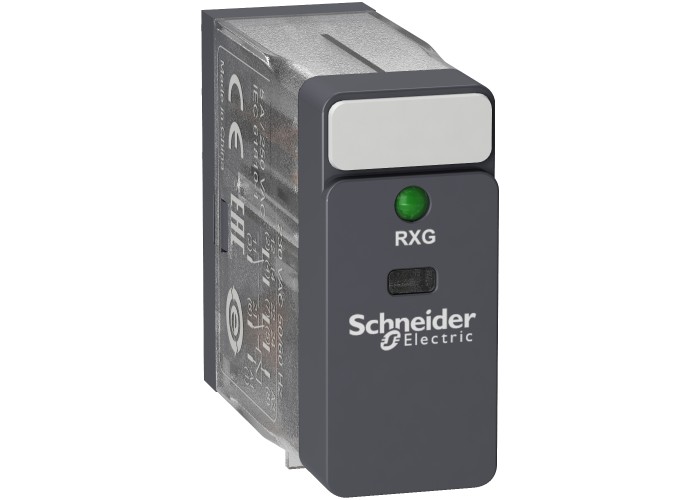

Schneider Electric RXG23M7 - Harmony Electromechanical Relays - Интерфейс реле - Zelio RXG - 2 C/O стандартно - 220 V AC - 5 A - с LED

Основни

Гама на продуктаЕлектромеханични Релета Harmony

име на серияИнтерфейс реле

Тип и състав на контактите2 C/O

Тип продукт или компонентреле за включване

[In] номинален ток5 A

[Uc] Контролно напрежение220 V

време за нулиране20 ms

Клас на електроизолацияклас F

Локална сигнализацияflag

Номинален стандартен термичен ток5 A at -40-55 °C

Работно време20 ms

Съкратено наименование на устройствотоRXG

съпротивление на контакта100 mOhm

Допълнителни устройства

[Uc] Контролно напрежение220 V AC 50/60 Hz

[Ue] Изолационно напрежение250 V в съответствие с IEC

300 V в съответствие с CSA

300 V в съответствие с UL

Граници на управляващото напрежение на бобината0.8...1.1 Uc AC

Данни за безопасностB10d = 100000

Диелектрична якост1000 V AC Между контакти с Микро прекъсвания

5000 V AC Между бобина и прекъсвач с Подсилена изолация

3000 V AC Между полюси с Обикновенна изолация

Електрическа устойчивост100000 cycles за НЕ резистивен При 55 °C

100000 cycles за NC резистивен При 55 °C

Категория на защитаRT I

III

Коефициент на натоварване20 %

Максимална превключвателна възможност1250 VA

Максимално превключвателно напрежение250 V AC

30 V DC

Материал на контактитеsilver alloy (AgSnO2In2O3)

Механична издръжливост10000000 cycles

Минимален капацитет на превключване50 mW при 10 mA, 5 V DC

Ниво на замърсяване2

Номинален работен ток5 A at 30 V (DC) в съответствие с UL

5 A at 30 V (DC) в съответствие с IEC

5 A at 250 V (AC) в съответствие с IEC

5 A at 250 V (AC) в съответствие с UL

Номинален ток5 A at 250 V AC

Позиция за монтажВсяка позиция

Праг при отпадане на напрежението≥ 0.3 Uc AC

Представяне на устройствотоцялостен продукт

Работен обхват≤ 1800 цикъла/час Без товар

Средна консумация0.82 VA 60 Hz

Статус LEDс

Стойност на въртящия момент0.8 N.m

съпротивление21000 Ohm +/- 15 %

Съпротивление на изолацията1000 MOhm при 500 V DC

Тестови ниваНиво A групово монтиране

Устойчивост на удар20 gn В операция

100 gn не в работен режим

Нето тегло на продукта0.02 kg

цвят на капакстандартно

Околна среда

IP степен на защитаIP40

Относителна влажност10-85 %

Продуктови сертификатиCSA

EAC

CE

UL

DNV-GL

СтандартиIEC 61810-1

CSA C22.2 No 14

UL 508

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации3 gnамплитуда = +/- 0.75 mm е = 10-150 Hz)В операция

5 gnамплитуда = +/- 0.75 mm е = 10-150 Hz)не в работен режим
