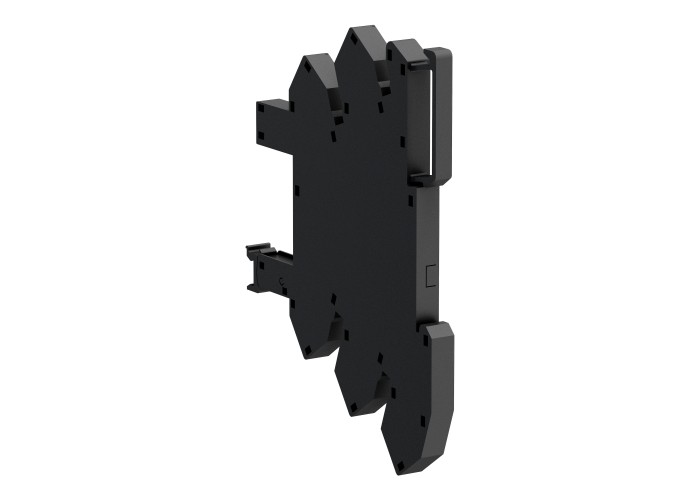

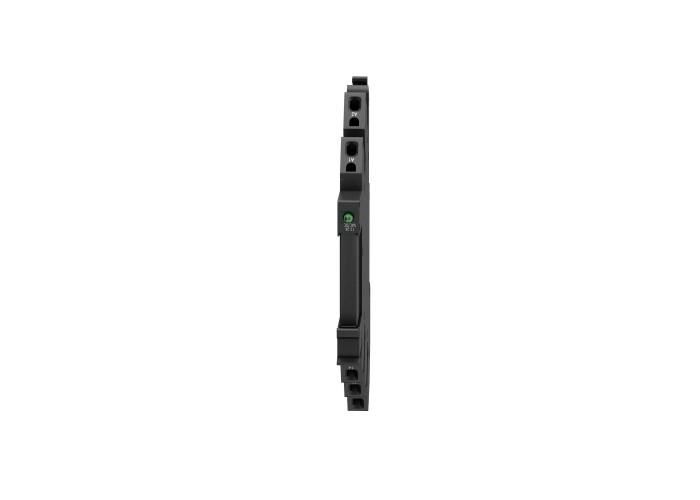

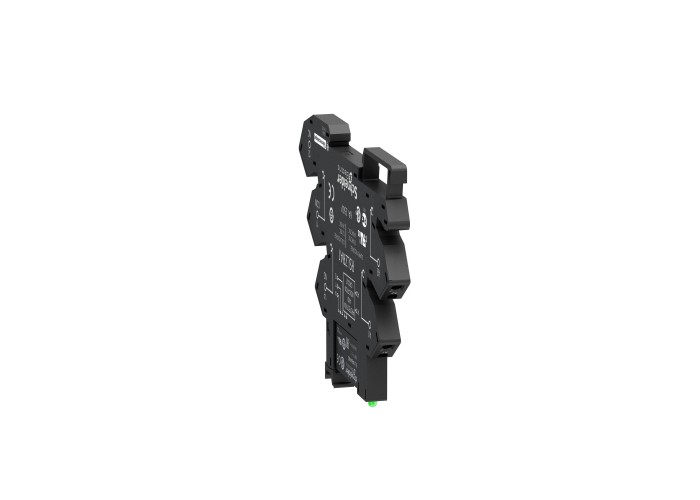

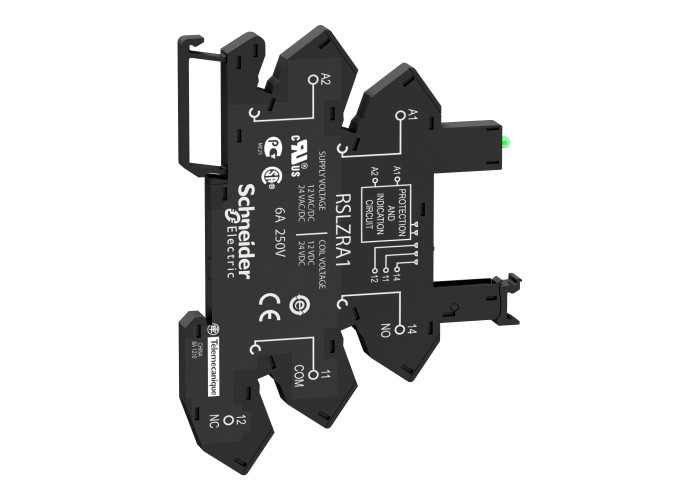

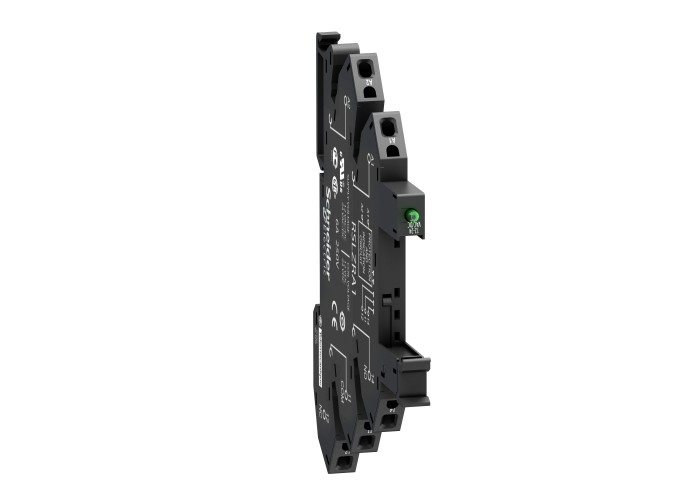

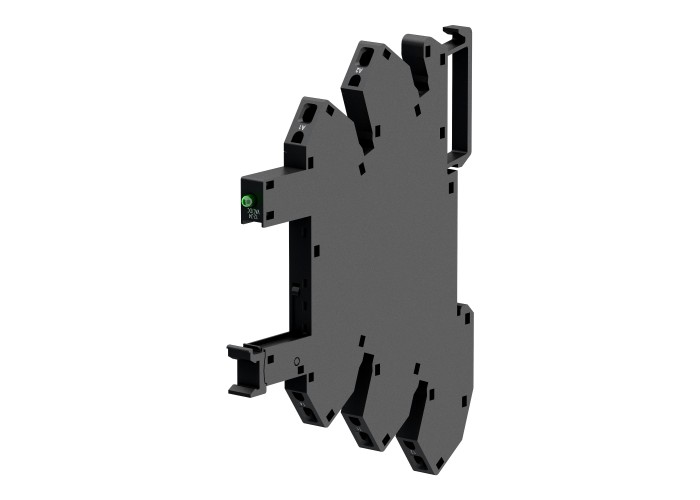

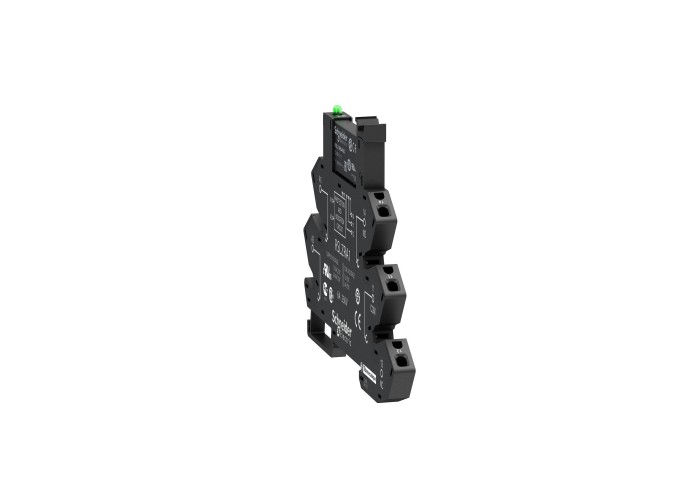

Schneider Electric RSLZRA1 - Harmony Electromechanical Relays - Harmony, Контакт с LED и защитна верига, за RSL1 релета, пружинни клеми, 12...24 V AC/DC

Основни

Гама на продуктаЕлектромеханични Релета Harmony

Тип и състав на контактите1 C/O

Тип продукт или компонентконтакт

[In] номинален ток6 A

[Uc] Контролно напрежение12 V

24 V

[Ue] номинално работно напрежение< 300 V AC

Граници на номинално работно напрежение21.6...28.8 V

11.4...14.4 V

Номинален термичен ток6 A

Превключвателно напрежение12 V AC/DC

24 V AC/DC

Представяне на устройствотоосновен елемент

Съвместимост на продуктитереле за включване RSL с 1 C/O at 12 V DC

реле за включване RSL с 1 C/O at 24 V DC

Съкратено наименование на устройствотоRSLZ

Допълнителни устройства

[Uimp] Устойчивост на импулсно напрежение3.6 kV

Група продуктиRSL_SPRING_TERS_12-24

Категория на защитаIII

Код за съвместимостRSLZ

Минимилано доставно количество10

Натиск на накрайниците10-40 N

Начин на монтажplastic compression spring (35 mm симетрични DIN шина)

Ниво на замърсяване3

Подредбана клемите на контактаОтделен

Свързване - клеморедspring terminals

spring terminals, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник

spring terminals, 1 x 0.2...1 x 1.5 mm² (AWG 24...AWG 16) Твърд Без кабелен накрайник

Форма на щифтПлосък

Нето тегло на продукта0.023 kg

CAD цялостна височина78.6 mm

CAD цялостна дълбочина101 mm

CAD цялостна широчина6.2 mm

Околна среда

МаркировкаCE

Продуктови сертификатиGOST

CSA

СтандартиUL 508

IEC 61984

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-40-70 °C
