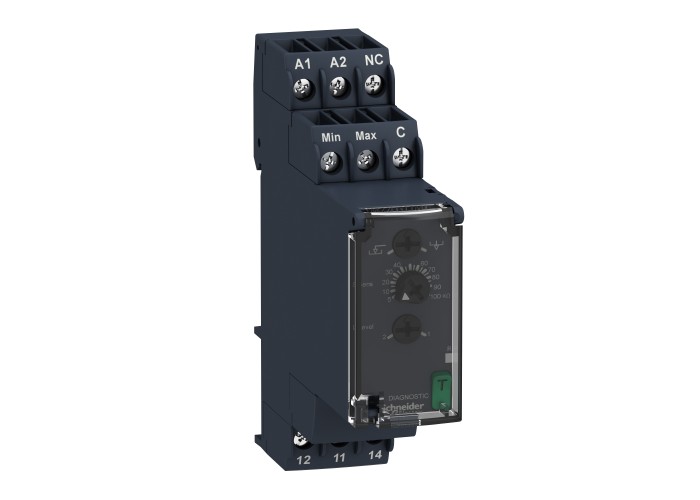

Schneider Electric RM22LG11MT - Harmony Control Relays - Реле за контрол на нивото RM22-L - 380..415 V AC - 1 C/O

Основни

Гама на продуктаHarmony Control Relays

Тип и състав на контактите1 C/O

Тип продукт или компонентlevel control relay

тип релеlevel control relay

[In] номинален ток8 A

[Uc] Контролно напрежение380...415 V

Relay monitored parametersdetection by resistive probes

Switching capacity in VA2000 VA

Time delay typeБез

Име на релеRM22L

Категория за оползотворяванеAC-15 в съответствие с IEC 60947-5-1

DC-13 в съответствие с IEC 60947-5-1

AC-1 в съответствие с IEC 60947-4-1

DC-1 в съответствие с IEC 60947-4-1

Максимален превключвателен ток8 A AC

Минимален ток за превключване10 mA при 5 V DC

Свързване - клеморедВинтова връзки

Допълнителни устройства

Тип управлениеwith test button

Нето тегло на продукта0.1 kg

[Us] номинално захранващо напрежение AC/DC, non self-powered

Cable capacitance1 nF при HS (High Sensitivity) за probe cable

2.2 nF при St (Standard Sensitivity) за probe cable

4.7 nF при LS (Low Sensitivity) за probe cable

Housing materialСамозагасяща се пластмаса

Maximum cable distance between devices1000 m probe and delay

Maximum electrode current1 mA

Maximum electrode voltage12 V AC

Maximum supply current for sensors1 mA

Measurement error< 1 % over the whole range with voltage variation

0.05 %/°C with temperature variation

Nominal output current8 A

Output contacts2 C/O

Run-up delay at power-up0.6 s

Sensitivity adjustment5-100 %

Данни за безопасностMTTFd = 125.5 years

B10d = 120000

Електрическа устойчивост100000 cycles

Затягащ момент0.6-1 N.m съответстващ на IEC 60947-1

Изолациямежду захранване и измерване

Категория на защитаIII в съответствие с IEC 60664-1

Код за съвместимостRM22

Лимит на захранващо напрежение323-456.5 V AC

Максимално превключвателно напрежение250 V AC

Материал на контактитеcadmium free

Механична издръжливост10000000 cycles

Монтажна подпора35 mm DIN шина в съответствие с IEC 60715

обхват на измерване5...100 kOhm

Позиция за монтажВсяка позиция

Свързване - клеморедвинтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник

винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник

винтови клеми, 1 x 0.5...1 x 3.3 mm² (AWG 20...AWG 12) Твърд Без кабелен накрайник

винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 14) гъвкав С кабелен накрайник

скала за чуствителност5...100 kOhm St (Standard Sensitivity)

Точност на повтаряне+/- 2 % за Времезакъснение

Функционалностresistive probe detection

Широчина22.5 mm

Околна среда

Диелектрично тестово напрежение2.5 kV AC 50 Hz, 1 мин в съответствие с IEC 60255-27

Електромагнитна съвместимостimmunity for residential, commercial and light-industrial environments conforming to IEC 61000-6-1

immunity for industrial environments conforming to IEC 61000-6-2

emission standard for residential, commercial and light-industrial environments conforming to IEC 61000-6-3

emission standard for industrial environments conforming to IEC 61000-6-4

Електростатичен разряд - test level: 6 kV Ниво 3 (разреждане на контакт) conforming to IEC 61000-4-2

Електростатичен разряд - test level: 8 kV Ниво 3 (въздушно освобождаване) conforming to IEC 61000-4-2

Изпитване за устойчивост на електромагнитно поле с из - test level: 10 V/m Ниво 3 conforming to IEC 61000-4-3

тест за устойчивост на електрически преход/разрушаван - test level: 4 kV Ниво 4 (Директен) conforming to IEC 61000-4-4

тест за устойчивост на електрически преход/разрушаван - test level: 2 kV Ниво 4 (capacitive coupling) conforming to IEC 61000-4-4

тест за устойчивост на пикове - test level: 4 kV Ниво 4 (Общ режим) conforming to IEC 61000-4-5

тест за устойчивост на пикове - test level: 2 kV Ниво 4 (диференциален режим) conforming to IEC 61000-4-5

Разпръсквани емисии клас B група 1 conforming to CISPR 11

Разпръсквани емисии class B conforming to CISPR 22

Защита от микропрекъсвания100 ms DC

90 ms AC

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност93-97 % при 25-55 °C в съответствие с IEC 60068-2-30

Продуктови сертификатиCSA

GL

RCM

UL

EAC

CE

CCC

СтандартиIEC 60255-1

Степен на защита IPIP20 в съответствие с IEC 60529 (Клеморед)

IP40 в съответствие с IEC 60529 (корпус)

IP50 в съответствие с IEC 60529 (преден панел)

температура на околната среда за съхранени-40-70 °C

Устойчивост на вибрации0.075 mm (f= 10-58.1 Hz) не в работен режим в съответствие с IEC 60068-2-6

1 gn (f= 10-58.1 Hz) не в работен режим в съответствие с IEC 60068-2-6

0.035 mm (f= 58.1-150 Hz) В операция в съответствие с IEC 60068-2-6

0.5 gn (f= 58.1-150 Hz) В операция в съответствие с IEC 60068-2-6

Устойчивост на удар15 gn (продължителност = 11 ms) за не в работен режим съответстващ на IEC 60068-2-27

5 gn (продължителност = 11 ms) за В операция съответстващ на IEC 60068-2-27
