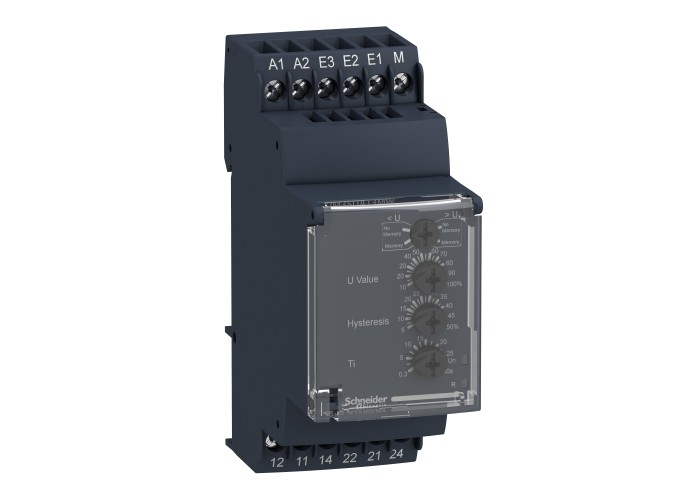

Schneider Electric RM35UA12MW - Harmony Control Relays - Реле за контрол на напрежението 1..100V

Основни

Гама на продуктаHarmony Control Relays

Тип и състав на контактите2 C/O

Тип продукт или компонентvoltage control relay

тип релеmultifunction voltage control relay

[In] номинален ток5 A

[Uc] Контролно напрежение24...240 V

Relay monitored parametersОтчитане на пренапрежение или поднапрежение

Switching capacity in VA1250 VA

Time delay typeРегулируем 0.3...30 s, 0 + 10 % Tt- time delay upon fault

Име на релеRM35UA

Категория за оползотворяванеAC-12 в съответствие с IEC 60947-5-1

AC-13 в съответствие с IEC 60947-5-1

AC-14 в съответствие с IEC 60947-5-1

AC-15 в съответствие с IEC 60947-5-1

DC-12 в съответствие с IEC 60947-5-1

DC-13 в съответствие с IEC 60947-5-1

DC-14 в съответствие с IEC 60947-5-1

Консумация на енергия в VA0-3.5 VA AC

Максимален превключвателен ток5 A AC/DC

Минимален ток за превключване10 mA при 5 V DC

обхват на измерване1...100 V Захранване AC/DC

Свързване - клеморедВинтова връзки

Допълнителни устройства

Тип управлениеwithout test button

[Ue] Изолационно напрежение250 V в съответствие с IEC 60664-1

600 V в съответствие с IEC 60664-1

[Us] номинално захранващо напрежение24...240 V AC/DC 50/60 Hz, non self-powered

Housing materialСамозагасяща се пластмаса

Hysteresis5-50 % на threshold setting

Maximum measuring cycle30 ms measurement cycle as true rms value

Measurement error+/- 0.05 %/°C with temperature variation

< 1 % over the whole range with voltage variation

Nominal output current5 A

Output contacts2 C/O

Threshold setting10...100 %

Време за опресняване1500 ms Времезакъснение

граници на напрежението на контролната вер- 15 % + 10 % Un

Данни за безопасностB10d = 290000

MTTFd = 308.2 години

Електрическа устойчивост100000 cycles

Етикети за качествоCE

закъснение на старта при пускане600 ms

Затягащ момент0.6-1 N.m съответстващ на IEC 60947-1

Защита от микропрекъсвания10 ms

Категория на защитаIII в съответствие с IEC 60664-1

Код за съвместимостRM3

Лимит на захранващо напрежение20.4-264 V AC/DC

Локална сигнализация за захранване ВКЛЮЧЕНО: LED (зелен)

за relay ON: LED (жълт)

максимална консумация на енергия в W0.6 W DC

Максимално превключвателно напрежение250 V AC/DC

Механична издръжливост30000000 cycles

Монтажна подпора35 mm симетрични DIN шина в съответствие с IEC 60715

полярностnon reversible polarity on DC supply

Работен обхват≤ 360 operations/hour Цял товар

Работно положениеВсяка позиция без понижаване на номиналните стойности

Свързване - клеморедвинтови клеми, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твърд Без кабелен накрайник

винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник

винтови клеми, 1 x 0.2...2 x 2.5 мм² (AWG 24...AWG 12) гъвкав С кабелен накрайник

винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник

скала за чуствителност1...10 V E1-M клеморед

10...100 V E3-M клеморед

5...50 V E2-M клеморед

Съпротивление между клемите110 mOhm при E2-M клеморед

22 mOhm при E1-M клеморед

220 mOhm при E3-M клеморед

Съпротивление на изолацията> 500 MOhm при 500 V DC Между захранване и релеен изход в съответствие с IEC 60255-5

> 500 MOhm при 500 V DC между измерване и релеен изход в съответствие с IEC 60664-1

> 1 MOhm при 500 V DC Между захранване и измерване в съответствие с IEC 60255-5

> 500 MOhm при 500 V DC Между захранване и релеен изход в съответствие с IEC 60664-1

> 500 MOhm при 500 V DC между измерване и релеен изход в съответствие с IEC 60255-5

> 1 MOhm при 500 V DC Между захранване и измерване в съответствие с IEC 60664-1

точност на измерване+/- 10 % of the full scale value

Точност на повтаряне+/- 0.5 % за Вход и измервателна мрежа

+/- 2 % за Времезакъснение

Честота на контролната верига40...70 Hz +/- 10 %

Нето тегло на продукта0.08 kg

Широчина35 mm

Околна среда

Non-dissipating shock wave4 kV в съответствие с IEC 60255-5

4 kV в съответствие с IEC 60664-1

4 kV в съответствие с IEC 61000-4-5

Диелектрично тестово напрежение2 kV AC 50 Hz, 1 мин в съответствие с IEC 60255-5

2 kV AC 50 Hz, 1 мин в съответствие с IEC 60664-1

Директиви73/23/EEC - low voltage directive

89/336/EEC - електромагнитна съвместимост

Електромагнитна съвместимостemission standard for industrial environments conforming to IEC 61000-6-4

emission standard for residential, commercial and light-industrial environments conforming to IEC 61000-6-3

immunity for industrial environments conforming to NF EN/IEC 61000-6-2

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност95-95 % при 55-55 °C в съответствие с IEC 60068-2-30

Продуктови сертификатиGOST

C-отметка

UL

GL

CSA

СтандартиIEC 60255-6

Степен на защита IPIP20 в съответствие с IEC 60529 (Клеморед)

IP30 в съответствие с IEC 60529 (Кутия)

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-20-50 °C

Устойчивост на вибрации0.35 mm е= 5-57.6 Hz) съответстващ на IEC 60068-2-6

1 gn е= 57.6-150 Hz) съответстващ на IEC 60255-21-1

Устойчивост на удар5 gn съответстващ на IEC 60068-2-27
