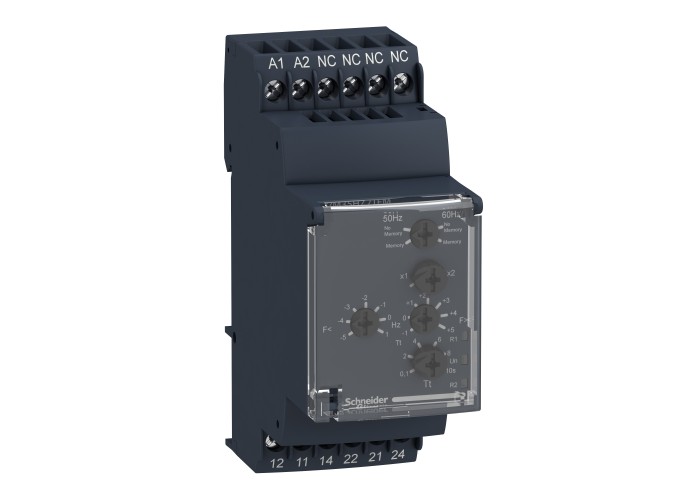

Schneider Electric RM35HZ21FM - Harmony Control Relays - Реле за контрол на честота, 40...70 Hz

Основни

Гама на продуктаHarmony Control Relays

Тип и състав на контактите2 C/O

Тип продукт или компонентfrequency control relay

тип релеЧестотно контролно реле

[In] номинален ток5 A

[Uc] Контролно напрежение120...277 V

Relay monitored parametersoverfrequency and underfrequency 50 or 60 Hz

Switching capacity in VA1250 VA

Time delay typeРегулируем 0.1...10 s, +/- 10 % Tt- time delay upon fault

Име на релеRM35HZ21FM

Категория за оползотворяванеAC-12 в съответствие с IEC 60947-5-1

AC-13 в съответствие с IEC 60947-5-1

AC-14 в съответствие с IEC 60947-5-1

AC-15 в съответствие с IEC 60947-5-1

DC-12 в съответствие с IEC 60947-5-1

DC-13 в съответствие с IEC 60947-5-1

DC-14 в съответствие с IEC 60947-5-1

максимална консумация на енергия в VA6 VA AC

Минимален ток за превключване10 mA при 5 V DC

обхват на измерване40...70 Hz честота

Свързване - клеморедВинтова връзки

Допълнителни устройства

Тип управлениеwithout test button

[Ue] Изолационно напрежение400 V в съответствие с IEC 60664-1

[Us] номинално захранващо напрежение120...277 V AC

120...277 V AC, non self-powered

Housing materialСамозагасяща се пластмаса

Hysteresis0.3-0.3 % Неподвижен/фиксиран

Maximum measuring cycle200 ms measurement cycle as true rms value

Measurement error+/- 0.05 %/°C with temperature variation

< +/- 1 % over the whole range with voltage variation

Nominal output current5 A

Output contacts1 C/O + 1 C/O

Run-up delay at power-up0.5 s

Threshold setting-2...10 Hz

-10...2 Hz

Време за опресняване2000 ms Времезакъснение

входна честота70 Hz

Граници на управляващото напрежение на бобината- 15 % + 10 % Un

Електрическа устойчивост100000 cycles

Затягащ момент0.6-1 N.m съответстващ на IEC 60947-1

Изолацияno galvanic insulation between supply and measurement

Категория на защитаIII в съответствие с IEC 60664-1

Код за съвместимостRM3

Лимит на захранващо напрежение102-308 V AC

Максимално превключвателно напрежение250 V AC/DC

МаркировкаCE : 73/23/EEC

CE : EMC 89/336/EEC

Материал на контактитеcadmium free

Механична издръжливост30000000 cycles

Монтажна подпора35 mm симетрични DIN шина в съответствие с IEC 60715

Работен обхват≤ 360 operations/hour Цял товар

Работно положениеВсяка позиция без понижаване на номиналните стойности

Свързване - клеморедвинтови клеми, 1 x 0.5...1 x 4 мм² (AWG 20...AWG 11) Твърд Без кабелен накрайник

винтови клеми, 2 x 0.5...2 x 2.5 mm² (AWG 20...AWG 14) Твърд Без кабелен накрайник

винтови клеми, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) гъвкав С кабелен накрайник

винтови клеми, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) гъвкав С кабелен накрайник

Статус LED1 LED зелен за power ON

1 LED жълт за Точна честота (висока R1)

1 LED жълт за Точна честота (ниска R2)

Съпротивление на изолацията> 500 MOhm при 500 V DC Между захранване и релеен изход в съответствие с IEC 60255-5

> 500 MOhm при 500 V DC между измерване и релеен изход в съответствие с IEC 60664-1

> 1 MOhm при 500 V DC Между захранване и измерване в съответствие с IEC 60255-5

> 500 MOhm при 500 V DC Между захранване и релеен изход в съответствие с IEC 60664-1

> 500 MOhm при 500 V DC между измерване и релеен изход в съответствие с IEC 60255-5

> 1 MOhm при 500 V DC Между захранване и измерване в съответствие с IEC 60664-1

точност на измерване+/- 10 % of the full scale value in input

+/- 10 % of the full scale value in time delay

Точност на повтаряне+/- 0.5 % за Вход и измервателна мрежа

+/- 0.5 % за Времезакъснение

Честота на захранването50/60 Hz +/- 10 %

Честота на контролната верига40...70 Hz

Широчина35 mm

Околна среда

Non-dissipating shock wave4 kV

Диелектрично тестово напрежение2 kV AC 50 Hz

Електромагнитна съвместимостemission standard for industrial environments в съответствие с IEC 61000-6-4

emission standard for residential, commercial and light-industrial environments в съответствие с IEC 61000-6-3

immunity for industrial environments в съответствие с NF EN/IEC 61000-6-2

Защита от микропрекъсвания10 ms

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност95-95 % при 55-55 °C в съответствие с IEC 60068-2-30

Продуктови сертификатиGL

UL

CSA

C-отметка

GOST

СтандартиIEC 60255-6

NF EN 60255-6

Степен на защита IPIP20 в съответствие с IEC 60529 (Клеморед)

IP30 в съответствие с IEC 60529 (Кутия)

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-20-50 °C

Устойчивост на вибрации0.35 mm е= 5-57.6 Hz) съответстващ на IEC 60068-2-6/IEC 60255-21-1

1 gn е= 57.6-150 Hz) съответстващ на IEC 60068-2-6/IEC 60255-21-1

Устойчивост на удар15 gn за 11 ms съответстващ на IEC 60255-21-1
