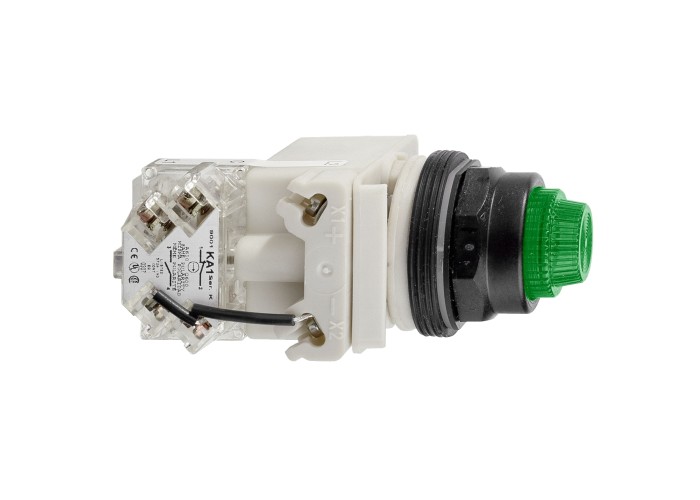

Schneider Electric 9001SKT38LGG31 - Harmony 9001SK - Сигнална лампа ф30мм

Основни

Гама на продуктаHarmony 9001SK

Тип продукт или компонентpush-to-test pilot light

Вид оператор Пружинно връщане

Профил на операторазелен projecting, Немаркиран

Съкратено наименование на устройството9001SK

Допълнителни устройства

Тип и състав на контактите1 C/O

тип лещиfresnel

Нето тегло на продукта0.195 kg

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение2.5 kVв съответствие сIEC 60947-1

[Us] номинално захранващо напрежение120 V

120 V AC/DC

120 V AC/DC

Lens materialПоликарбонат

Вид глава на болтаcross slotted

Вкл при положителен сигналбез

Диаметър на монтаж30 mm

Затягащ момент0.8-0.8 N.m съответстващ на IEC 60947-1

Захранване на сетлинния източникдиректно

Защита от късо съединение10 A Патронни предпазители съответстващ на IEC 60947-5-1

Източник на светлинаLED

LED

Капачка или цвят на блендазелен

Код за съвместимост9001SK

Материал за основатапластмаса

Материал на контактитеsilver alloy contacts

Механична издръжливост5000000 cycles

Номинален действащ ток на късо съединение12 kA при 600 V AC-15, 7200 VA

15 kA при 480 V AC-15, 7200 VA

30 kA при 240 V AC-15, 7200 VA

60 kA при 120 V AC-15, 7200 VA

Номинален работен ток0.55 A at 125 V, DC-13, A600-Q600 в съответствие с NEMA

Номинален термичен ток10 A

Номинална изключвателна възможност1.2 kA при 600 V AC-15, 720 VA

1.5 kA при 480 V AC-15, 720 VA

3 kA при 240 V AC-15, 720 VA

6 kA при 120 V AC-15, 720 VA

0.1 kA при 600 V DC-13

0.27 kA при 250 V DC-13

0.55 kA при 125 V DC-13

Основа за крушкаBA 9s

Представяне на устройствотоцялостен продукт

Работно положениеВсяка позиция

Размер30 mm

Свързване - клеморедСамозатягащи се клеми 1 x 0.22...2 x 1.5 mm² в съответствие с IEC 60947-1

Форма на сигнализираща главаoctagonal

Цвят на светлинния източникЗелен

Околна среда

NEMA степен на защитаNEMA 1

NEMA 12

NEMA 13

NEMA 2

NEMA 3

NEMA 3R

NEMA 4

NEMA 4X

Защита от токов ударКлас II съответстващ на IEC 61140

Защитни меркиTC

Продуктови сертификатиUL 508

NEMA

СтандартиIEC 60947-5-1

UL 508

JIS C8201-5-1

IEC 60947-5-4

JIS C 852

CSA C22.2 No 14

IEC 60947-1

JIS C8201-1

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации7 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn съответстващ на IEC 60068-2-27
