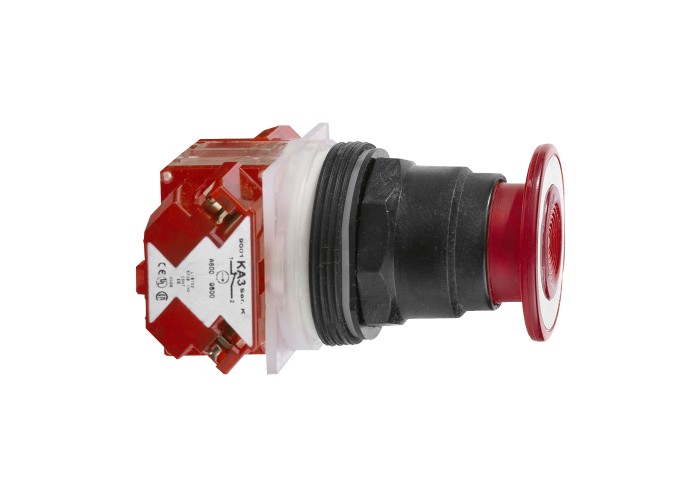

Schneider Electric 9001SKR9RH6 - Harmony 9001SK - Ф30мм бутон светещ

Основни

Гама на продуктаHarmony 9001SK

Тип продукт или компонентбутон

Вид оператор изтегляне

Допълнителна информацияscrew-on plastic

Профил на операторачервен гъба Ø 41 мм, Немаркиран

Съкратено наименование на устройството9001SK

Допълнителни устройства

Тип и състав на контактите1 NC

1 NC

Нето тегло на продукта0.159 kg

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с EN/IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение2.5 kVв съответствие сEN/IEC 60947-1

CAD цялостна височина45 mm

CAD цялостна дълбочина69 mm

CAD цялостна широчина46 mm

Вид глава на болтcross slotted

Вид операторизтегляне

Вкл при положителен сигналС в съответствие с IEC 60947-5-2

Диаметър на монтаж30 mm

Затягащ момент0.8-0.8 N.m съответстващ на EN/IEC 60947-1

Защита от късо съединение10 A Патронни предпазители съответстващ на EN/IEC 60947-5-1

Информация за позицията2 позиции

Капачка или цвят на блендачервен

Код за съвместимост9001SK

Материал за основатапластмаса

Материал на контактитеsilver alloy contacts

Механична издръжливост5000000 cycles

Номинален действащ ток на късо съединение12 kA при 600 V AC-15, 7200 VA

15 kA при 480 V AC-15, 7200 VA

30 kA при 240 V AC-15, 7200 VA

60 kA при 120 V AC-15, 7200 VA

0.1 kA при 600 V DC-13

0.27 kA при 250 V DC-13

0.55 kA при 125 V DC-13

Номинален работен ток3 A at 240 V, AC-15, A600-Q600 в съответствие с NEMA

0.55 A at 125 V, DC-13, A600-Q600 в съответствие с NEMA

Номинален термичен ток10 A

Номинална изключвателна възможност3 kA при 120 V AC-15, 720 VA

6 kA при 600 V AC-15, 720 VA

1.2 kA при 480 V AC-15, 720 VA

1.5 kA при 240 V AC-15, 720 VA

0.1 kA при 125 V DC-13

0.27 kA при 600 V DC-13

0.55 kA при 250 V DC-13

Представяне на устройствотоцялостен продукт

Профил на операторагъба Ø 41 мм

Работно положениеВсяка позиция

Размер30 mm

Свързване - клеморедСамозатягащи се клеми, 1 x 0.22...2 x 1.5 mm² съответстващ на EN/IEC 60947-1

Форма на сигнализираща главаКръгла

Околна среда

NEMA степен на защитаNEMA 1

NEMA 12

NEMA 13

NEMA 2

NEMA 3

NEMA 3R

NEMA 4

NEMA 4X

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 61140

Продуктови сертификатиUL 508

NEMA

СтандартиEN/IEC 60947-5-1

EN/IEC 60947-1

EN/IEC 60947-5-4

JIS C 4520

JIS C 852

UL 508

CSA C22.2 No 14

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации7 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn съответстващ на IEC 60068-2-27
