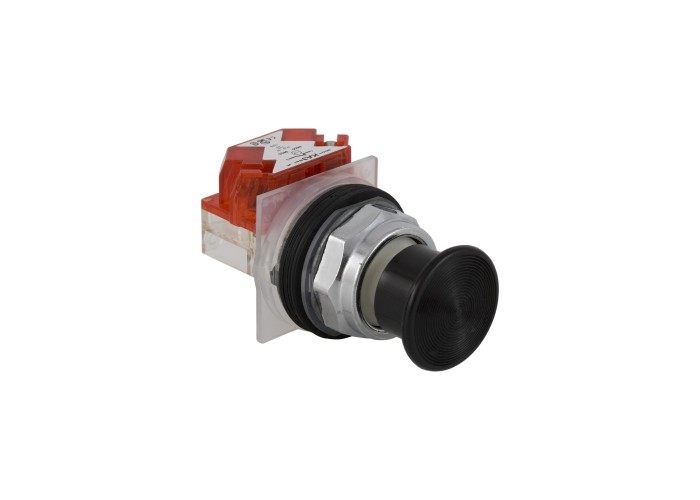

Бутон тип гъба черна Ø35, 30 мм, пружинно връщане, 1 C/O, Harmony 9001K, Schneider Electric 9001KR24BH13

Основни

Гама на продуктаHarmony 9001K

Тип продукт или компонентбутон

Вид оператор Пружинно връщане

Профил на операторачерен гъба Ø 35 мм, Немаркиран

Съкратено наименование на устройството9001K

Допълнителни устройства

Тип и състав на контактите1 C/O

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение2.5 kVв съответствие сIEC 60947-1

Вид глава на болтcross slotted

Вид операторПружинно връщане

Вкл при положителен сигналбез

Диаметър на монтаж30 mm

Допълнителна информацияscrew-on plastic with set screw

Затягащ момент0.8-0.8 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители съответстващ на IEC 60947-5-1

Код за съвместимост9001K

Материал за главаПластмаса

Материал за основатаМетал

Материал на контактитеsilver alloy contacts

Механична издръжливост5000000 cycles

Номинален действащ ток на късо съединение15 kA при 480 V AC-15, 7200 VA

15 kA при 600 V AC-15, 7200 VA

30 kA при 125 V DC-13, 7200 VA

30 kA при 240 V AC-15, 7200 VA

60 kA при 120 V AC-15, 7200 VA

60 kA при 250 V DC-13, 7200 VA

0.1 kA при 600 V DC-13

Номинален работен ток3 A at 240 V, AC-15, A600-Q600 в съответствие с NEMA

0.55 A at 125 V, DC-13, A600-Q600 в съответствие с NEMA

Номинален термичен ток10 A

Номинална изключвателна възможност3 kA при 240 V AC-15, 720 VA

6 kA при 120 V AC-15, 720 VA

1.2 kA при 600 V AC-15, 720 VA

1.5 kA при 480 V AC-15, 720 VA

0.1 kA при 600 V DC-13

0.27 kA при 250 V DC-13

0.55 kA при 125 V DC-13

Описание на клеморед ISO n°1(13-14-11-12)OF

Представяне на устройствотоцялостен продукт

Профил на операторагъба Ø 35 мм

Работно положениеВсяка позиция

Размер30 mm

Свързване - клеморедСамозатягащи се клеми, 1 x 0.22...2 x 1.5 mm² съответстващ на IEC 60947-1

Форма на сигнализираща главаКръгла

Нето тегло на продукта0.126 kg

CAD цялостна височина45 mm

CAD цялостна дълбочина70 mm

CAD цялостна широчина46 mm

Капачка или цвят на блендачерен

Околна среда

NEMA степен на защитаNEMA 1

NEMA 12

NEMA 13

NEMA 2

NEMA 3

NEMA 3R

NEMA 4

NEMA 6

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 61140

Продуктови сертификатиNEMA

UL 508

СтандартиIEC 60947-5-1

IEC 60947-1

IEC 60947-5-4

JIS C 4520

JIS C 852

UL 508

CSA C22.2 No 14

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации7 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn съответстващ на IEC 60068-2-27
