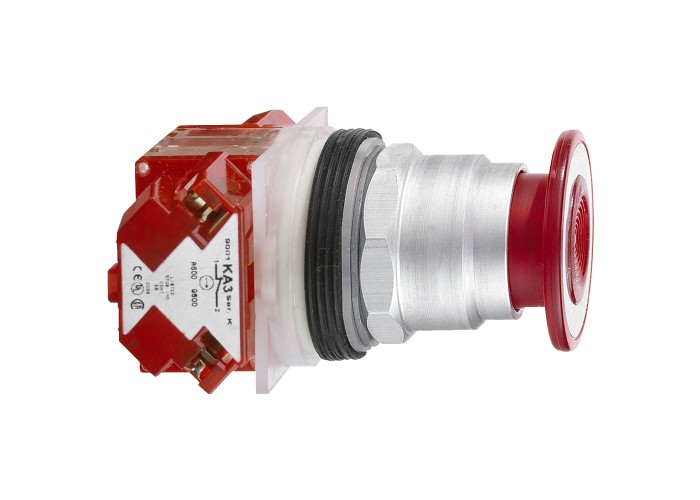

Бутон тип "гъба" червена, Ø41 mm, 30мм, 2 позиции, 1 NC, Harmony 9001K, Schneider Electric 9001KR9RH6

Основни

Гама на продуктаHarmony 9001K

Тип продукт или компонентбутон

Вид оператор изтегляне

Профил на операторачервен гъба Ø 41 мм, Немаркиран

Съкратено наименование на устройството9001K

Допълнителни устройства

Тип и състав на контактите1 NC

[Ue] Изолационно напрежение250 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение2.5 kVв съответствие сIEC 60947-1

Вид глава на болтcross slotted

Вид операторизтегляне

Вкл при положителен сигналС в съответствие с IEC 60947-5-2

Диаметър на монтаж30 mm

Допълнителна информацияscrew-on plastic

Затягащ момент0.8-0.8 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители съответстващ на IEC 60947-5-1

Информация за позицията2 позиции

Код за съвместимост9001K

Материал за главаПластмаса

Материал за основатаМетал

Материал на контактитеsilver alloy contacts

Механична издръжливост5000000 cycles

Номинален действащ ток на късо съединение12 kA при 120 V AC-15, 7200 VA

0.1 kA при 600 V DC-13

0.27 kA при 250 V DC-13

0.55 kA при 125 V DC-13

Номинален работен ток3 A at 240 V, AC-15, A600-Q600 в съответствие с NEMA

0.55 A at 125 V, DC-13, A600-Q600 в съответствие с NEMA

Номинален термичен ток10 A

Номинална изключвателна възможност3 kA при 240 V AC-15, 720 VA

6 kA при 120 V AC-15, 720 VA

1.2 kA при 600 V AC-15, 720 VA

1.5 kA при 480 V AC-15, 720 VA

0.1 kA при 600 V DC-13

0.27 kA при 250 V DC-13

0.55 kA при 125 V DC-13

Представяне на устройствотоцялостен продукт

Профил на операторагъба Ø 41 мм

Работно положениеВсяка позиция

Размер30 mm

Свързване - клеморедСамозатягащи се клеми, 1 x 0.22...2 x 1.5 mm² съответстващ на IEC 60947-1

Форма на сигнализираща главаКръгла

Нето тегло на продукта0.141 kg

CAD цялостна височина103 mm

CAD цялостна дълбочина74 mm

CAD цялостна широчина54 mm

Капачка или цвят на блендачервен

Околна среда

NEMA степен на защитаNEMA 1

NEMA 12

NEMA 13

NEMA 2

NEMA 3

NEMA 3R

NEMA 4

NEMA 6

Защитни меркиTC

Категория на защитаКлас II в съответствие с IEC 61140

Продуктови сертификатиNEMA

UL 508

СтандартиIEC 60947-5-1

IEC 60947-1

IEC 60947-5-4

JIS C 4520

JIS C 852

UL 508

CSA C22.2 No 14

Степен на защита IPIP66 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-70 °C

Устойчивост на вибрации7 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар50 gn съответстващ на IEC 60068-2-27
