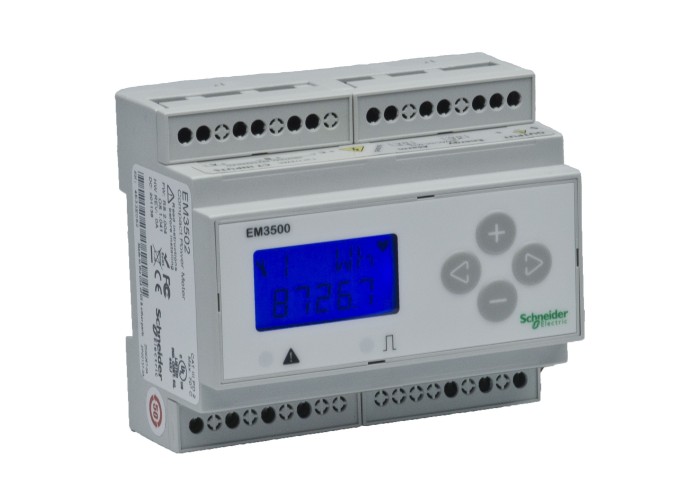

Schneider Electric METSEEM3502 - EM3500 series - PowerLogic EM3500 DIN rail meter - pulse - current transformer

Основни

тип измерваненапрежение U21, U32, U13, V1, V2, V3

Тип продукт или компонентелектромер

Наименование на продуктаPowerLogic EM3500

Гама на продуктаPowerLogic

Съкратено наименование на устройствотоEM3502

Допълнителни устройства

Тип аналогов входsplit core current transducer 0.333 V или 1 V

Тип дисплейLCD с подсветка

Тип измерванияactive and reactive power тотал

active and reactive power на фаза

Активна мощност тотал

Активна мощност на фаза

power factor тотал

power factor на фаза

ток

Захранване

честота

тип технологияелектронен

[Ue] номинално работно напрежение90...347 V AC 50/60 Hz между фаза и нула в съответствие с UL

156...600 V AC 50/60 Hz Между фази в съответствие с UL

90...300 V AC 50/60 Hz между фаза и нула в съответствие с CE

125...300 V DC

Tamperproof of settingsprotected by access code

брой изходи2 импулс

1 алармен изход

визуализирана информациястатус и предупреждение

communication with system

input/output status

error

Tx activity

Rx activity

instant power per usage

записване на данниenergy consumption logs

измервателен ток5-32000 A

Изходно напрежение30 V AC/DC

клас на точностклас 0.2S мощност в съответствие с IEC 62053-22

клас 0.2S енергия в съответствие с IEC 62053-22

клас 0.2S мощност в съответствие с ANSI C12.20

клас 0.2S енергия в съответствие с ANSI C12.20

Комуникационни услугиtotal cumulated active energy

total cumulated energy

Локална сигнализация100 ms 120 V AC

червен LED: threshold reached

зелен мигащ LED: output signal

максимална консумация на енергия в VA5-5 VA в 347 V AC (между фаза и нула)

5-5 VA в 600 V AC (Между фази)

максимална консумация на енергия в W3 W при 300-300 V

Монтажен режимСкоба

С винтове

Монтажна подпораDIN шина

Налична функцияfixed or rolling block

номинално напрежение90-347 V

Описание на полюсите3P + N

показване на цифри5

Приложение на устройствотоpartial meter

sub billing

продуктови сертификатиCE в съответствие с IEC 61010

cULus в съответствие с UL 508

Протокол на комуникационния порт-

СтандартиUL 508

CSA C22.2 No 14-05

IEC 61010-1

точност при измерванемощност +/- 0.2 %

енергия +/- 0.2 %

Честота на мрежата60 Hz

50 Hz

Околна среда

9 мм стъпки12

Относителна влажност0-95 %

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-30-70 °C

Широчина107 mm

Височина91 mm

Дълбочина59 mm

Цвяттъмносив
