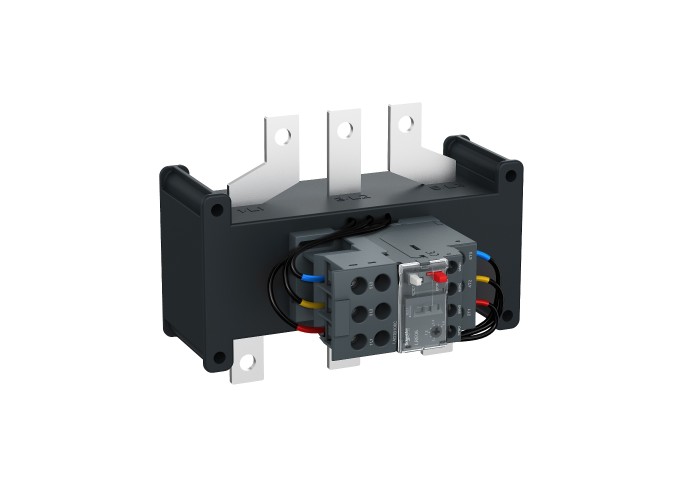

Schneider Electric LRE481 - EasyPact TVS thermal overload relay - Термично реле TVS 62...99A, клас 10A

Основни

Гама на продуктаEasy TeSys Protect

Тип продукт или компонентdifferential thermal overload relay

Детекция при отпадане на фаза0 в съответствие с IEC 60947-4-1

Гама на продуктаEasy TeSys

Приложение на релетомоторна защита

Съкратено наименование на устройствотоLRE

Допълнителни устройства

тип на мрежатаAC

Тип управлениеБутон червен Стоп:

Бутон зелен Нулиране:

Нето тегло на продукта2.2 kg

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

[Ue] номинално работно напрежение≤ 690 V AC

[Uimp] Устойчивост на импулсно напрежение6 kV

Затягащ моментЕлектрическа верига: 27.5 N.m - нашини M8

Електрическа верига: 27.5 N.m - накабелни обувки M8

Сигнализираща мрежа: 1.7 N.m - наСамозатягащи се клеми

Клас на термично претоварванеclass 10A в съответствие с IEC 60947-4-1

Локална сигнализацияИндикатор за изключване

Механична устойчивостУдар: 6 Gn за 11 ms в съответствие с IEC 60068-2-7

Вибрации: 3 GN в съответствие с IEC 60068-2-6

Монтажна подпорапод контактор

Пластина

Номинален параметър на предпазителя160 A gG for Електрическа верига

125 A aM for Електрическа верига

5 A gG for Сигнализираща мрежа

Номинален термичен ток5 A за Сигнализираща мрежа

Праг на задействане1.14 +/- 0.06 Ir в съответствие с IEC 60947-4-1

Регулируема термозащита62-99 A

Свързване - клеморедСигнализираща мрежа: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав Без кабелен накрайник

Сигнализираща мрежа: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Сигнализираща мрежа: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: шини - busbar cross section: 3 x 18 mm

Електрическа верига: кабелни обувки

Свързващи клеми34.8 mm

Спомагателни контакти1 NO + 1 NC

Съвместимост на продуктитеLC1E120...630

Температурна компенсация-20-60 °C

Функция за сигнализацияиндикатор за задействане на релето

Честота на мрежата50...60 Hz

Широчина180 mm

Височина141 mm

Дълбочина134 mm

Околна среда

Диелектрична якост6 kV при 50 Hz в съответствие с IEC 60255-5

Електромагнитна съвместимостИздръжлив на пренапрежение: 6 kV в съответствие с IEC 60801-5

Защитни меркиTH в съответствие с IEC 60068

Огнеупорно850 °C в съответствие с IEC 60068-2-1

Продуктови сертификатиEAC

СтандартиIEC 60947-5-1

IEC 60947-4-1

Степен на защита IPIP00 в съответствие с IEC 60529

температура на околната среда за съхранени-60-80 °C

Температура на околния въздух при работа-20-60 °C Без отклонение в съответствие с IEC 60947-4-1

-20-70 °C с нормиране
