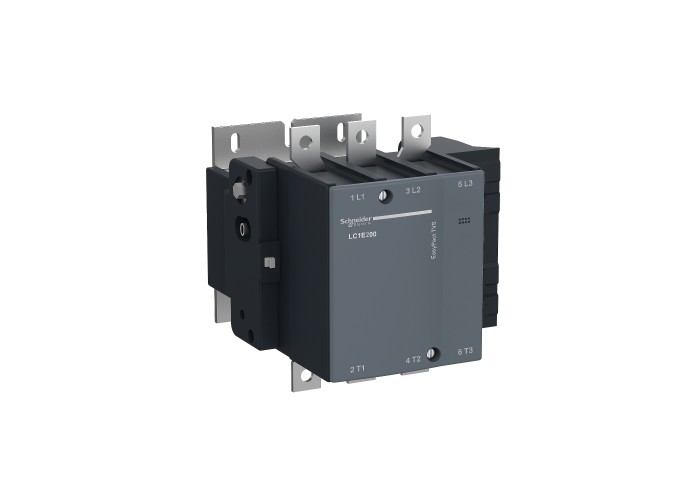

Schneider Electric LC1E200F5 - EasyPact TVS contactors - EasyPact TVS контактор 3P(3 NO) - AC-3 - <= 440 V 200A - 110 V AC бобина

Основни

Гама на продуктаEasy TeSys Control

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение110 V AC 50 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 50/60 Hz

Брой полюси3P

Категория за оползотворяванеAC-1

AC-3

Номинален работен ток200 A (at < 55 °C) at ≤ 440 V AC AC-3 for Електрическа верига

250 A (at < 40 °C) at ≤ 440 V AC AC-1 for Електрическа верига

Гама на продуктаEasy TeSys

Приложение на контакторамоторен контрол

Резистивен товар

Съкратено наименование на устройствотоLC1E

Допълнителни устройства

Тип управляващо напрежениеAC при 50 Hz

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

[Uimp] Устойчивост на импулсно напрежение8 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947

Време без припокриване1.5 ms При захранване guaranteed between NC and NO contact

1.5 ms При изключване на захранването guaranteed between NC and NO contact

Граници на управляващото напрежение на бобината0.85...1.1 Uc -5-55 °C оперативен 50 Hz+C81:C98

0.35...0.55 Uc -5-55 °C Отпадане 50 Hz+C81:C98

Електрическа устойчивост500000 cycles AC-3

200000 cycles AC-1

Затягащ моментКонтролна верига: 1.2 N.m

Електрическа верига: 18 N.m

Категория на защитаIII

Консумация на електроенергия в състояние "ho55-55 VA 50 Hz cos phi 0.3 (at 20 °C)

66-66 VA 60 Hz cos phi 0.3 (at 20 °C)

Контакти3 NO

Механична издръжливост5000000 cycles

Минимален ток за превключване5 mA for Контролна верига

Минимално напрежение при превключване17 V for Контролна верига

Монтажна подпораПластина

Моторна мощност в kW55 kW at 220...230 V AC 50/60 Hz (AC-3)

90 kW at 380...400 V AC 50/60 Hz (AC-3)

100 kW at 415 V AC 50/60 Hz (AC-3)

100 kW at 440 V AC 50/60 Hz (AC-3)

110 kW at 500 V AC 50/60 Hz (AC-3)

110 kW at 660...690 V AC 50/60 Hz (AC-3)

Ниво на замърсяване3

Номинален действащ ток на претоварване2000 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1

Номинален параметър на предпазителя10 A gG at ≤ 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1

315 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

Номинален термичен ток250 A (at 55 °C)

Номинална изключвателна способност1600 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в VA805-805 VA 50 Hz cos phi 0.3 (at 20 °C)

970-970 VA 60 Hz cos phi 0.3 (at 20 °C)

Работен обхват1200 cyc/h 55 °C

Работно време20...35 ms При затваряне

7...15 ms При отваряне

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: cable with lug - external diameter: 150 mm

Електрическа верига: шини 2 - busbar cross section: 3 x 25 mm

Средна стойност на импеданса0.33 mOhm - Ith 250 A 50 Hz for Електрическа верига

Съпротивление на изолацията> 10 MOhm for Контролна верига

Топлинно отделяне на полюса13 W AC-3

21 W AC-1

Топлинно разпръскване18-24 W for Контролна верига

Устойчивост на ток на късо съединение1500 A 40 °C - 10 s for Електрическа верига

Околна среда

Нето тегло на продукта4.6 kg

Допустима надморска височина3000 m без понижаване на номиналните стойности

Допустима температура на околния въздух ок-20-70 °C При Uc

-60-80 °C storage

-5-55 °C operation

Защитни меркиTH 3) в съответствие с IEC 60068-2-30 test Db

Механична устойчивостВибрации Отворен контактор (1.5 Gn, 5...300 Hz)

Вибрации Затворен контактор (3 Gn, 5...300 Hz)

Удар Отворен контактор (6 Gn за 11 ms)

Удар Затворен контактор (7 Gn за 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиEAC

CE

СтандартиIEC 60947-5-1

IEC 60947-4-1

IEC 60947-1

Степен на защита IPIP2X в съответствие с IEC 60529

Широчина168.5 mm

Височина174 mm

Дълбочина181 mm
