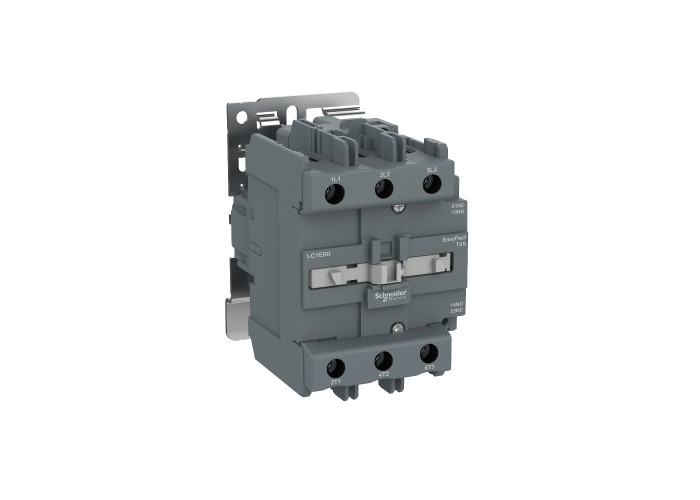

Schneider Electric LC1E95M6 - EasyPact TVS contactors - EasyPact TVS контактор 3P(3 NO) - AC-3 - <= 440 V 95A - 220 V AC бобина

Основни

Гама на продуктаEasy TeSys Control

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение220 V AC 60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 50/60 Hz

Брой полюси3P

Категория за оползотворяванеAC-1

AC-3

Номинален работен ток95 A (at < 55 °C) at ≤ 440 V AC AC-3 for Електрическа верига

125 A (at < 55 °C) at ≤ 440 V AC AC-1 for Електрическа верига

Гама на продуктаEasy TeSys

Приложение на контактораРезистивен товар

моторен контрол

Съкратено наименование на устройствотоLC1E

Допълнителни устройства

Тип управляващо напрежениеAC при 60 Hz

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

[Uimp] Устойчивост на импулсно напрежение6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947

Време без припокриване1.5 ms При захранване guaranteed between NC and NO contact

1.5 ms При изключване на захранването guaranteed between NC and NO contact

Граници на управляващото напрежение на бобината0.85...1.1 Uc -5-55 °C оперативен 60 Hz

0.3...0.6 Uc -5-55 °C Отпадане 60 Hz

Електрическа устойчивост900000 cycles AC-3

350000 cycles AC-1

Затягащ моментКонтролна верига: 1.2 N.m

Електрическа верига: 12 N.m

Категория на защитаIII

Консумация на електроенергия в състояние "ho22-22 VA 60 Hz cos phi 0.3 (at 20 °C)

20-20 VA 50 Hz cos phi 0.3 (at 20 °C)

Контакти3 NO

Механична издръжливост3000000 cycles

Минимален ток за превключване5 mA for Контролна верига

Минимално напрежение при превключване17 V for Контролна верига

Монтажна подпораDIN шина

Пластина

Моторна мощност в kW45 kW at 415 V

45 kW at 440 V

45 kW at 500 V

25 kW at 220...230 V AC 50/60 Hz

45 kW at 380...400 V

55 kW at 660...690 V

Ниво на замърсяване3

Номинален действащ ток на претоварване950 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1

Номинален параметър на предпазителя10 A gG at ≤ 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1

160 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

Номинален термичен ток120 A (at 55 °C)

Номинална изключвателна способност760 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в VA200-200 VA 50 Hz cos phi 0.75 (at 20 °C)

220-220 VA 60 Hz cos phi 0.75 (at 20 °C)

Работен обхват1200 cyc/h 60 °C

Работно време20...35 ms При затваряне

6...30 ms При отваряне

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-16 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-50 mm² - cable stiffness: Твърд Без кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса0.8 mOhm - Ith 120 A 50 Hz for Електрическа верига

Съпротивление на изолацията> 10 MOhm for Контролна верига

Топлинно отделяне на полюса7.2 W AC-3

12 W AC-1

Топлинно разпръскване6-10 W for Контролна верига

Устойчивост на ток на късо съединение135 A 40 °C - 600 s for Електрическа верига

800 A 40 °C - 10 s for Електрическа верига

400 A 40 °C - 60 s for Електрическа верига

Околна среда

Нето тегло на продукта1.52 kg

Допустима надморска височина3000 m без понижаване на номиналните стойности

Допустима температура на околния въздух ок-20-70 °C При Uc

-60-80 °C storage

-5-55 °C operation

Защитни меркиTH 3) в съответствие с IEC 60068-2-30 test Db

Механична устойчивостВибрации Отворен контактор (1.5 Gn, 5...300 Hz)

Вибрации Затворен контактор (3 Gn, 5...300 Hz)

Удар Отворен контактор (6 Gn за 11 ms)

Удар Затворен контактор (7 Gn за 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиEAC

CE

СтандартиIEC 60947-5-1

IEC 60947-4-1

IEC 60947-1

Степен на защита IPIP2X в съответствие с IEC 60529

Широчина85 mm

Височина127 mm

Дълбочина121 mm
