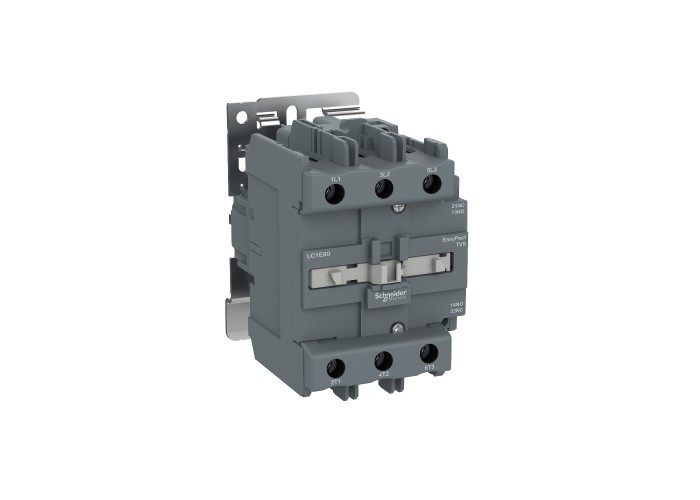

Schneider Electric LC1E80M7 - EasyPact TVS contactors - EasyPact TVS контактор 3P AC 440V 80A - 220 V AC coil

Основни

Гама на продуктаEasy TeSys Control

Тип продукт или компонентКонтактор

[Uc] Управляващо напрежение220 V AC 50/60 Hz

[Ue] номинално работно напрежениеЕлектрическа верига: ≤ 690 V AC 50/60 Hz

Брой полюси3P

Категория за оползотворяванеAC-3

AC-1

Номинален работен ток80 A (at < 55 °C) at ≤ 440 V AC AC-3 for Електрическа верига

110 A (at < 55 °C) at ≤ 440 V AC AC-1 for Електрическа верига

ОбхватEasy TeSys

Приложение на контактораРезистивен товар

моторен контрол

Съкратено наименование на устройствотоLC1E

Допълнителни устройства

Тип управляващо напрежениеAC при 50/60 Hz

[Ue] Изолационно напрежение690 V в съответствие с IEC 60947-4-1

[Uimp] Устойчивост на импулсно напрежение6 kV Бобина без връзка към електрическата мрежа в съответствие с IEC 60947

Време без припокриване1.5 ms При захранване guaranteed between NC and NO contact

1.5 ms При изключване на захранването guaranteed between NC and NO contact

Граници на управляващото напрежение на бобината0.85...1.1 Uc -5-55 °C оперативен 50/60 Hz

0.3...0.6 Uc -5-55 °C Отпадане 50/60 Hz

Електрическа устойчивост350000 cycles AC-1

900000 cycles AC-3

Затягащ моментКонтролна верига: 1.2 N.m

Електрическа верига: 12 N.m

Категория на защитаIII

Консумация на електроенергия в състояние "ho22-22 VA 60 Hz cos phi 0.3 (at 20 °C)

20-20 VA 50 Hz cos phi 0.3 (at 20 °C)

Контакти3 NO

Механична издръжливост3000000 cycles

Минимален ток за превключване5 mA for Контролна верига

Минимално напрежение при превключване17 V for Контролна верига

Монтажна подпораDIN шина

Пластина

Моторна мощност в kW22 kW at 220...230 V AC 50/60 Hz

37 kW at 380...400 V

45 kW at 415 V

45 kW at 440 V

45 kW at 500 V

45 kW at 660...690 V

Ниво на замърсяване3

Номинален действащ ток на претоварване800 A at 440 V AC for Електрическа верига conforming to IEC 60947-4-1

Номинален параметър на предпазителя10 A gG at ≤ 690 V coordination Тип 1 for Контролна верига conforming to IEC 60947-5-1

160 A gG at ≤ 690 V coordination Тип 1 for Електрическа верига

Номинален термичен ток100 A (at 60 °C) for Електрическа верига

Номинална изключвателна способност640 A at 440 V for Електрическа верига conforming to IEC 60947

Пускова мощност в VA200-200 VA 50 Hz cos phi 0.75 (at 20 °C)

220-220 VA 60 Hz cos phi 0.75 (at 20 °C)

Работен обхват1200 cyc/h 60 °C

Работно време20...35 ms При затваряне

6...30 ms При отваряне

Свързване - клеморедКонтролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: гъвкав Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-2.5 mm² - cable stiffness: гъвкав С кабелен накрайник

Контролна верига: Самозатягащи се клеми 1 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Контролна верига: Самозатягащи се клеми 2 1-4 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-16 mm² - cable stiffness: гъвкав С кабелен накрайник

Електрическа верига: Самозатягащи се клеми 1 4-50 mm² - cable stiffness: Твърд Без кабелен накрайник

Електрическа верига: Самозатягащи се клеми 2 4-50 mm² - cable stiffness: Твърд Без кабелен накрайник

Спомагателни контакти1 NO + 1 NC

Средна стойност на импеданса0.8 mOhm - Ith 110 A 50 Hz for Електрическа верига

Съпротивление на изолацията> 10 MOhm for Контролна верига

Топлинно отделяне на полюса5.1 W AC-3

9.7 W AC-1

Топлинно разпръскване6-10 W for Контролна верига

Устойчивост на ток на късо съединение640 A 40 °C - 10 s for Електрическа верига

320 A 40 °C - 60 s for Електрическа верига

135 A 40 °C - 600 s for Електрическа верига

Околна среда

Допустима температура на околния въздух ок-20-70 °C При Uc

-60-80 °C storage

-5-55 °C operation

Защитни меркиTH 3) в съответствие с IEC 60068-2-30

Механична устойчивостВибрации Отворен контактор (1.5 Gn, 5...300 Hz)

Вибрации Затворен контактор (3 Gn, 5...300 Hz)

Удар Отворен контактор (6 Gn за 11 ms)

Удар Затворен контактор (7 Gn за 11 ms)

Огнеупорно850 °C в съответствие с IEC 60695-2-1

Продуктови сертификатиCE

EAC

СтандартиIEC 60947-4-1

IEC 60947-5-1

IEC 60947-1

Степен на защита IPIP2X в съответствие с IEC 60529

Нето тегло на продукта1.52 kg

Допустима надморска височина3000 m без понижаване на номиналните стойности

Широчина85 mm

Височина127 mm

Дълбочина121 mm
