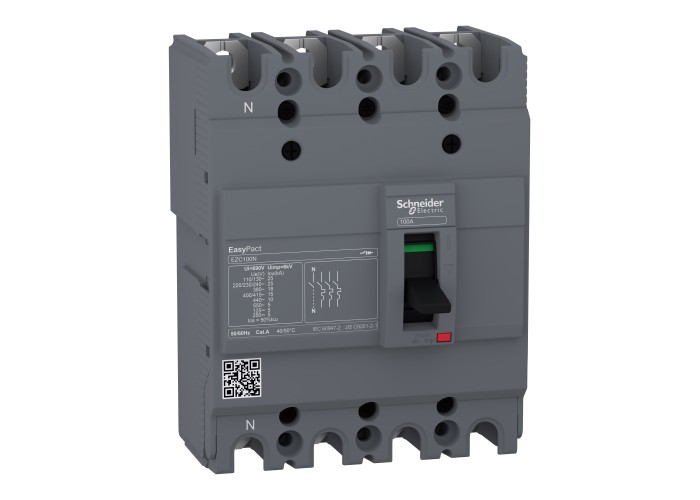

Schneider Electric EZC100N4020 - EasyPact EZC - Автоматичен прекъсвач EasyPact EZC100N - TMD - 20 A - 4 полюса 3d

Основни

Гама на продуктаEasyPact

Тип защитазащита от късо съединение

защита от претоварване

Тип защитени полюси3t

тип на мрежатаDC

AC

Тип продукт или компонентПрекъсвач

[Ics] Номинална изключвателна възможност5 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

2.5 kA при 125 V DC в съответствие с IEC 60947-2

2.5 kA при 250 V DC в съответствие с IEC 60947-2

2.5 kA при 550 V AC 50/60 Hz в съответствие с IEC 60947-2

12.5 kA при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2

12.5 kA при 110...130 V AC 50/60 Hz в съответствие с IEC 60947-2

9 kA при 380...400 V AC 50/60 Hz в съответствие с IEC 60947-2

7.5 kA при 415 V AC 50/60 Hz в съответствие с IEC 60947-2

[In] номинален ток20 A при 40 °C

[Ue] номинално работно напрежение550 V AC 50/60 Hz в съответствие с IEC 60947-2

250 V DC в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с IEC 60947-2

Брой полюси4P

Възможност за изолацияда в съответствие с IEC 60947-2

Изключвателна способност10 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

25 kA Icu при 110...130 V AC 50/60 Hz в съответствие с IEC 60947-2

25 kA Icu при 220...240 V AC 50/60 Hz в съответствие с IEC 60947-2

5 kA Icu при 125 V DC 1P в съответствие с IEC 60947-2

5 kA Icu при 250 V DC 2P в съответствие с IEC 60947-2

5 kA Icu при 550 V AC 50/60 Hz в съответствие с IEC 60947-2

15 kA Icu при 415 V AC 50/60 Hz в съответствие с IEC 60947-2

18 kA Icu при 380...400 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванеКатегория А

Код изключвателна способностN

Наименование изключващ блокTM-D

Наименование на продуктаEasyPact EZC

Настройка на изключвателно устройство20-20 A при 50 °C

Ниво на замърсяване3 в съответствие с IEC 60947

Гама на продуктаEasyPact

ПрекъсвачEasypact EZC100N

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоEasypact EZC100N

Техлнология изкючвателно устройствоТермо-магнитен

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениещифт

Горни връзкипреден

Електрическа устойчивостКатегория А: 1500 cycles 415 V AC 50/60 Hz в съответствие с IEC 60947-2

Запис на електрически даннипреден

Защита от земна утечкаБез

Код за съвместимостEZC100

Локална сигнализацияpositive contact indication

Механична издръжливост8500 cycles

Монтажна подпораЗадна плоча

Неутрална настройка за защитаБез защита

Свързващи клеми25 mm

Широчина100 mm

Височина130 mm

Дълбочина60 mm

Околна среда

СтандартиEN/IEC 60947-1

GB/T 14048.2

EN/IEC 60947-2

JIS C8201-2-2

Степен на защита IKIK07 в съответствие с EN 50102

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-35-85 °C

Температура на околния въздух при работа-25-70 °C
