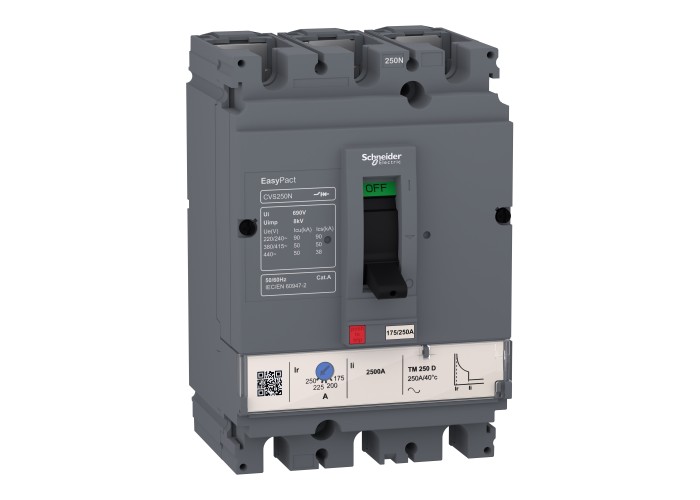

Schneider Electric LV510470 - EasyPact CVS - Прекъсвач EasyPact CVS250N, 50 kA, 415 VAC, 16 A номинален, термомагнитно TM-D изключващо у-во, 3P 3d

Основни

Гама на продуктаEasypact CVS100...250

Тип защитаЗащита от късо съединение (магнитно)

Защита от пренатоварване (термична)

Тип защитени полюси3D

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

[In] номинален ток16 A при 40 °C

Брой полюси3P

Защита от земна утечкаБез

Изключвателна способност50 kA Icu при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

40 kA Icu при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

80 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

Категория за оползотворяванеКатегория А

Наименование изключващ блокTM-D

Наименование на продуктаEasyPact CVS

Настройка на изключвателно устройство16-16 A при 40 °C

Гама на продуктаEasyPact

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоCVS100N

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Бавнодействаща токова защита тип IrРегулируем

мигновенна токова защита тип IIНеподвижен/фиксиран

Тип Бавнодействаща токова защитаНеподвижен/фиксиран

Тип МонтажФиксиран

Тип настройка на времезакъснениетофиксиран

Тип управлениещифт

[Ics] Номинална изключвателна възможност30 kA при 440 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA при 380/415 V AC 50/60 Hz в съответствие с IEC 60947-2

80 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV съответстващ на EN/IEC 60947-2

Горни връзкипреден

Електрическа устойчивост12000 cycles 415 V In в съответствие с IEC 60947-2

Запис на електрически даннипреден

Индикатор за позиция на контактаДа

Код за съвместимостCVS100

Код изключвателна способностN

Механична издръжливост30000 cycles

мигновенна токова защита190 A

Монтажна подпораЗадна плоча

Обхват бавнодействаща токова защита0.7...1 x In

Регулируема термозащита0-16 A

Свързване - клеморедВинтова връзка

Свързващи клеми35 mm

Честота на мрежата50/60 Hz

Нето тегло на продукта1.5 kg

Широчина105 mm

Височина161 mm

Дълбочина86 mm

Околна среда

Защита от токов ударКлас II

Продуктови сертификатиGOST

IEC

СтандартиIEC 60947-2

EN 60947-2

Степен на защита IPIP40

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
