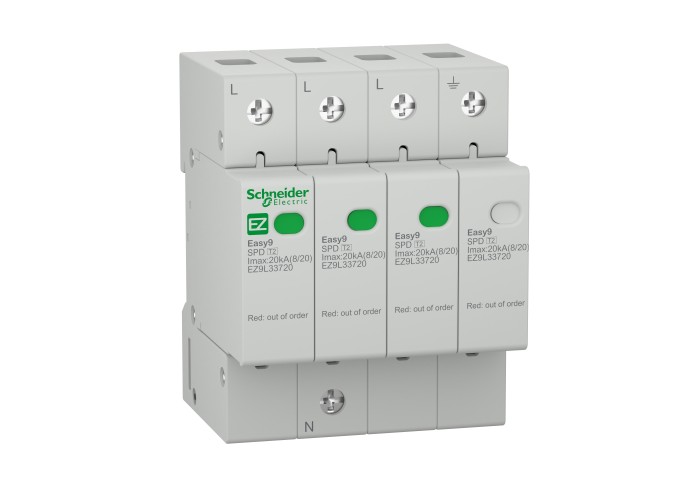

Катоден отводител Easy9 - 3P + N - 400 V - 20000 A, Schneider Electric EZ9L33720 - Easy9 SPDs

Основни

Гама на продуктаEasy9

Тип продукт или компонентsurge arrester

Disconnector device typeassociated circuit breaker при 400 V

Remote signallingБез

Surge arrester typeelectrical distribution network

заземителна системаTN-S

TT

Описание на полюсите3P + N

Пазарен сегментМалки търговски обекти

Жилищни сгради

Съкратено наименование на устройствотоEasy9 SPD

Допълнителни устройства

[Uc] maximum continuous operating voltageИзмерване на разлика: 275 V L/N

Измерване на разлика: 275 V N/PE

9 мм стъпки8

Maximum [Up] voltage protection levelИзмерване на разлика < 1.3 kV Тип 2 L/N

Maximum discharge currentИзмерване на разлика: 20 kA L/N

Измерване на разлика: 20 kA N/PE

Nominal discharge currentОбщ режим: 10 kA (N/PE)

Общ режим: 10 kA (L/N)

Surge arrester class typeТип 2

Surge arrester technologyMOV + GDT

Време за реакция≤ 25 ns

Затягащ момент3.5-3.5 N.m

Локална сигнализациязелен и червен flag

Монтажен режимСкоба

Монтажна подпораDIN шина

Свързване - клеморедТип тунелни клеми (downside) 5-35 mm² Твърд или гъвкав

Широчина72 mm

Височина90 mm

Дълбочина66.2 mm

Цвятсив (RAL 7035)

Околна среда

Допустима работна надморска височина2000 m

Относителна влажност5-90 %

Продуктови сертификатиEAC

GOST

СтандартиIEC 61643-11

Степен на защита IPIP20 on terminal:

температура на околната среда за съхранени-5-70 °C

Температура на околния въздух при работа-5-60 °C
