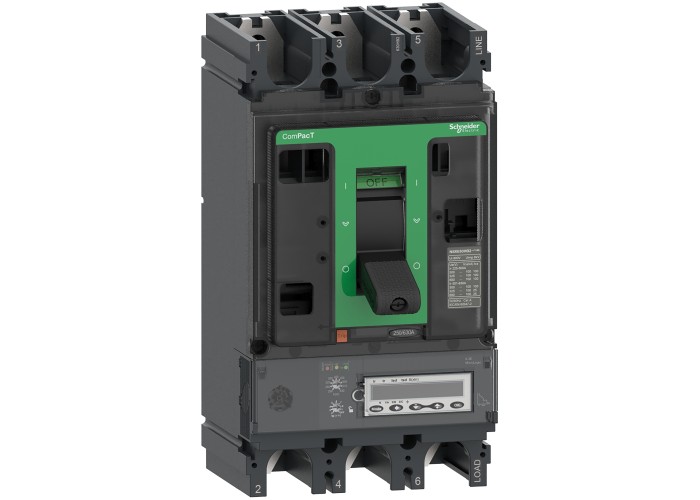

Schneider Electric C63W36M500 - ComPacT NSX (2021) - Circuit breaker, ComPacT NSX630HB2, 100kA/690VAC, 3 poles, MicroLogic 6.3E-M trip unit 500A

Основни

Гама на продуктаComPacT NSX400...630 new generation

Тип защитени полюси3D

Тип МонтажФиксиран

тип на мрежатаAC

Тип продукт или компонентПрекъсвач

Тип управлениещифт

[In] номинален ток500 A при 65 °C

[Ue] номинално работно напрежение690 V AC 50/60 Hz

Брой полюси3P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Защитни функции на изключвателно у-воLSIG

Изключвателна способност100 kA Icu при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

100 kA Icu при 525 V AC 50/60 Hz в съответствие с IEC 60947-2

100 kA Icu при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

HB2 100 kA 690 V AC

Категория за оползотворяванеКатегория А

Наименование изключващ блокMicrologic 6.3 E-M

Наименование на продуктаComPacT NSX new generation

Гама на продуктаComPacT ново поколение

Приложение на устройствотоmotor protection

Съкратено наименование на устройствотоNSX630HB2

Техлнология изкючвателно устройствоелектронен

Честота на мрежата50/60 Hz

Допълнителни устройства

Бавнодействаща токова защита тип Irрегулируеми 9 настройки

мигновенна токова защита тип IIНеподвижен/фиксиран

Тип Бавнодействаща токова защитаРегулируем

Тип дисплейLCD дисплей

Тип защитаL : за Защита от пренатоварване (бавна)

So : за бърза защита от късо съединение

I : за Мигновенна защита при късо съединение

G : за защита от земна утечка

Тип измерваниямерител на енергия

Тип настройка на времезакъснениетофиксиран

Тип регулиране на заземяванеРегулируеми 9 настройки

Нето тегло на продукта6.2 kg

[Ics] Номинална изключвателна възможност100 kA при 500 V AC 50/60 Hz в съответствие с IEC 60947-2

100 kA при 525 V AC 50/60 Hz в съответствие с IEC 60947-2

100 kA при 660/690 V AC 50/60 Hz в съответствие с IEC 60947-2

[Isd] Бъзродействаща токова защита5...13 x Ir

Регулируем

[tg] Обхват на времезакъснението при земна ут0-0.4 s

[tr] Обхват на времезакъснение120-120 s при 1.5 x Irза клас изключване5

6.5-6.5 s при 6 x Irза клас изключване5

5-5 s при 7.2 x Irза клас изключване5

240-240 s при 1.5 x Irза клас изключване10

13.5-13.5 s при 6 x Irза клас изключване10

10-10 s при 7.2 x Irза клас изключване10

480-480 s при 1.5 x Irза клас изключване20

26-26 s при 6 x Irза клас изключване20

20-20 s при 7.2 x Irза клас изключване20

720-720 s при 1.5 x Irза клас изключване30

38-38 s при 6 x Irза клас изключване30

30-30 s при 7.2 x Irза клас изключване30

[Ui] номинално изолационно напрежение800 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV

Брой слотове6 слот(ове)

Времезакъснение при утечка към земяРегулируеми 5 настройки

Горни връзкипреден

Допълнителна моторна защитаstalled rotor

protracted starting time

phase unbalance

underload

Електрическа устойчивост8000 cycles при 440 V In/2

4000 cycles при 440 V In

6000 cycles при 690 V In/2

2000 cycles при 690 V In

Запис на електрически даннипреден

Защита от земна утечкаБез

Зонова селективна блокировка ZSIс

Клас изключвателно у-во10

20

30

5

Код за съвместимостNSX630

Комуникация на данниdemand current and power

настройки за защита и аларма

maximeters/minimeters

thermal image function

phase sequence

електромер

time-stamped histories and event tables

показатели за поддръжка

power quality

instantaneous and demand values

Локална сигнализация за ready to operate: flashing LED (зелен)

за temperature over set point: LED 95 % Ith (червен)

Механична издръжливост15000 cycles

мигновенна токова защита6500 A

Монтажна подпораЗадна плоча

Настройка за включване на земна защита0.6...1 x In за In = 25 A

0,3...1 x In за In = 50 A

0,2...1 x In за In > 50 A

Ig enable on/off

Настройка на изключвателно устройство500-500 A при 65 °C

Обхват бавнодействаща токова защита250...500 A

Позиция за монтажхоризонтален и вертикален

flat on the back

Разсейване на мощността по полюси25 W

Свързващи клеми45 mm

Термична памет20 минути преди и след изключването

Широчина140 mm

Височина255 mm

Дълбочина110 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране

Защита от токов ударКлас II

Категория на защитаКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност0-95 %

Продуктови сертификатиCCC

EAC

Marine

СтандартиEN/IEC 60947

Степен на защита IKIK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-70 °C
