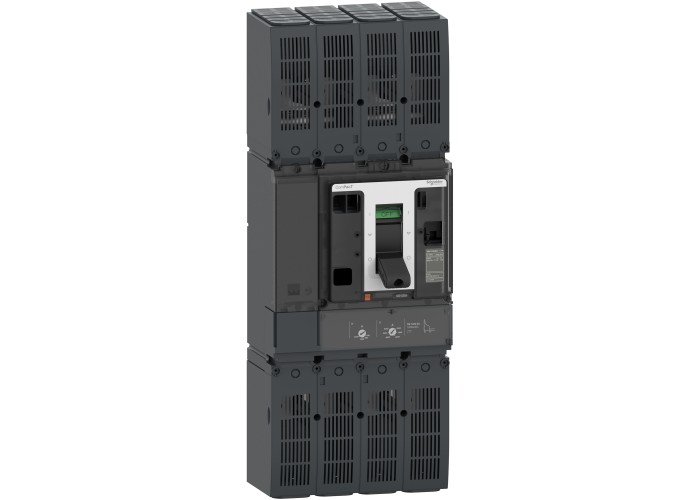

Schneider Electric C1BN2TM10HD - ComPacT NSX (2021) - Circuit breaker, ComPacT NSX1200N DC, 50kA/600VDC, 2 poles, TM-DC trip unit 1000A

Основни

Гама на продуктаComPacT NSX630...1200 DC new generation

Тип защитени полюси2D

Тип МонтажФиксиран

тип на мрежатаDC

Тип продукт или компонентПрекъсвач

Тип управлениещифт

[In] номинален ток1000 A при 40 °C

[Ue] номинално работно напрежение600 V DC

Брой полюси2P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Защитни функции на изключвателно у-воLI

Изключвателна способност50 kA Icu при 24...300 V DC 1 pole в съответствие с IEC 60947-2

50 kA Icu при 300...600 V DC 2 poles in series в съответствие с IEC 60947-2

N 50 kA 600 V DC

Категория за оползотворяванеКатегория А

Наименование изключващ блокTM-DC

Наименование на продуктаComPacT NSX DC new generation

Гама на продуктаComPacT ново поколение

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоNSX1200 DC

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Бавнодействаща токова защита тип IrРегулируем

мигновенна токова защита тип IIРегулируем

Тип Бавнодействаща токова защитаНеподвижен/фиксиран

Тип защитаL : за Защита от пренатоварване (термична)

I : за Защита от късо съединение (магнитно)

[Ics] Номинална изключвателна възможност12.5 kA при 24...300 V DC в съответствие с IEC 60947-2

12.5 kA при 300...600 V DC в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение750 V DC в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Брой слотове6 слот(ове)

Горни връзкипреден

Електрическа устойчивост2000 cycles при 600 V In/2

1000 cycles при 600 V In

Запис на електрически даннипреден

Защита от земна утечкаБез

Код за съвместимостNSX1000

Механична издръжливост5000 cycles

мигновенна токова защита2.5...5 x In

Монтажна подпораЗадна плоча

Настройка на изключвателно устройство1000-1000 A при 40 °C

Обхват бавнодействаща токова защита0.7...1 x In

Позиция за монтажхоризонтален и вертикален

flat on the back

Свързващи клеми45 mm

Нето тегло на продукта9.4 kg

Широчина185 mm

Височина485 mm

Дълбочина110 mm

Околна среда

Защита от токов ударКлас II

Категория на защитаКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност0-95 %

Продуктови сертификатиCCC

EAC

Marine

СтандартиEN/IEC 60947-2

Степен на защита IKIK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране
