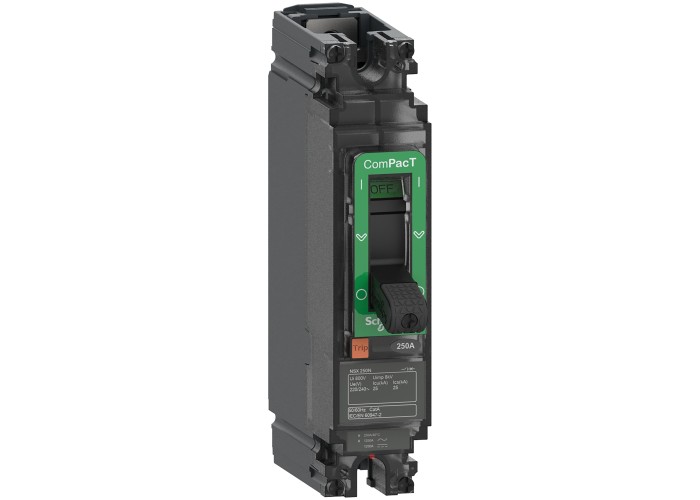

Schneider Electric C10N1TM040 - ComPacT NSX (2021) - Автоматичен прекъсвач NSX100N 40A 1P 50KA AC/DC

Основни

Гама на продуктаComPacT NSX100...250 new generation

ComPacT NSX100...250 DC new generation

Тип защитени полюси1D

Тип МонтажФиксиран

тип на мрежатаAC

DC

Тип продукт или компонентПрекъсвач

Тип управлениещифт

[In] номинален ток40 A при 40 °C

[Ue] номинално работно напрежение277 V AC 50/60 Hz

250 V DC 50/60 Hz

Брой полюси1P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Защитни функции на изключвателно у-воLI

Изключвателна способност25 kA Icu при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA Icu при 250 V DC в съответствие с IEC 60947-2

N 25 kA 240 V AC

Категория за оползотворяванеКатегория А

Наименование изключващ блокTM-D

Наименование на продуктаComPacT NSX new generation

Гама на продуктаComPacT ново поколение

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоNSX100N

Техлнология изкючвателно устройствоТермо-магнитен

Честота на мрежата50/60 Hz

Допълнителни устройства

Бавнодействаща токова защита тип IrНеподвижен/фиксиран

мигновенна токова защита тип IIНеподвижен/фиксиран

Тип Бавнодействаща токова защитаНеподвижен/фиксиран

Тип защитаL : за Защита от пренатоварване (термична)

I : за Защита от късо съединение (магнитно)

Нето тегло на продукта0.7 kg

[Ics] Номинална изключвателна възможност25 kA при 220/240 V AC 50/60 Hz в съответствие с IEC 60947-2

50 kA при 250 V DC в съответствие с IEC 60947-2

[Ui] номинално изолационно напрежение750 V AC 50/60 Hz в съответствие с IEC 60947-2

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с IEC 60947-2

Горни връзкипреден

Електрическа устойчивост20000 cycles при 277 V In/2

10000 cycles при 277 V In

Запис на електрически даннипреден

Защита от земна утечкаБез

Код за съвместимостNSX100

Механична издръжливост20000 cycles

мигновенна токова защита500 A

Монтажна подпораЗадна плоча

Настройка на изключвателно устройство40-40 A при 40 °C

Обхват бавнодействаща токова защита1 x In

Позиция за монтажхоризонтален и вертикален

flat on the back

Разсейване на мощността по полюси5.47 W

Свързващи клеми35 mm

Широчина35 mm

Височина161 mm

Дълбочина86 mm

Околна среда

Допустима надморска височина0...2000 м Без отклонение

2000 m...5000 m с нормиране

Защита от токов ударКлас II

Категория на защитаКлас II

Ниво на замърсяване3 в съответствие с IEC 60664-1

Относителна влажност0-95 %

Продуктови сертификатиCCC

EAC

Marine

СтандартиEN/IEC 60947

Степен на защита IKIK07 в съответствие с IEC 62262

Степен на защита IPIP40 в съответствие с IEC 60529

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
