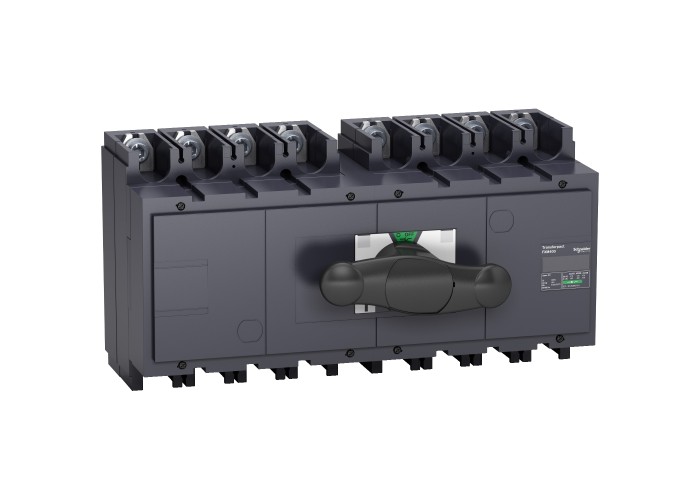

Schneider Electric 31151 - Compact and Masterpact - Ръчно превключване на резервно захранване INS400 - 4 полюса - 400 A

Основни

Гама на продуктаINS320...630

Съвместимост на гаматаComPact (ComPacT INS) INS400 товаров разединител

Тип МонтажФиксиран

тип на мрежатаAC

DC

Тип продукт или компонентmanual transfer switch

Брой полюси4P

Възможност за изолацияда

Горни връзкипреден

Запис на електрически даннипреден

Индикатор за позиция на контактаДа

Номинален действащ ток на късо съединение330 kA с предпазен прекъсвач на веригата 690 V AC при 50/60 Hz

50 kA самостоятелен разединител 690 V AC при 50/60 Hz

Гама на продуктаTransferPacT

Compact

Приложение на устройствотосмяна на източника

Съкратено наименование на устройствотоINS400

Честота на мрежата50/60 Hz

Допълнителни устройства

Тип заключванеpadlocking in OFF position

Тип управлениеdirect front rotary handle

[Icw] макс. кратковременен ток на устойчивост11.5 kAпо време на3 s в съответствие с IEC 60947-3

20 kAпо време на1 s в съответствие с IEC 60947-3

4 kAпо време на30 s в съответствие с IEC 60947-3

4.9 kAпо време на20 s в съответствие с IEC 60947-3

[Ith] конвенционален терм. ток на свободен въз400 A при 60 °C

[Ue] Изолационно напрежение750 V AC 50/60 Hz

[Ue] номинално работно напрежение690 V AC 50/60 Hz в съответствие с IEC 60947-3

250 V DC в съответствие с IEC 60947-3

[Uimp] Устойчивост на импулсно напрежение8 kV

брой контактни позиции3

Електрическа устойчивостAC-22A: 1500 cycles 440 V AC 50/60 Hz

AC-22A: 1500 cycles 500 V AC 50/60 Hz

AC-22A: 1500 cycles 690 V AC 50/60 Hz

AC-23A: 1500 cycles 440 V AC 50/60 Hz

AC-23A: 1500 cycles 500 V AC 50/60 Hz

AC-23A: 1500 cycles 690 V AC 50/60 Hz

DC-23A: 1000 cycles 250 V DC 4 poles in series

Клас превключвател за прехвърлянеPC

Код за съвместимостONE_PIECE_CHANGEOVER_INS400

Механична издръжливост10000 cycles

Механично заключванес механична блокировка

Монтажна подпорашина

Пластина

Номинален работен токAC-22A: 400 A AC 50/60 Hz 220/240 V

AC-22A: 400 A AC 50/60 Hz 380/415 V

AC-22A: 400 A AC 50/60 Hz 440/480 V

AC-22A: 400 A AC 50/60 Hz 500/525 V

AC-22A: 400 A AC 50/60 Hz 660/690 V

AC-23A: 400 A AC 50/60 Hz 220/240 V

AC-23A: 400 A AC 50/60 Hz 380/415 V

AC-23A: 400 A AC 50/60 Hz 440/480 V

AC-23A: 400 A AC 50/60 Hz 500/525 V

AC-23A: 400 A AC 50/60 Hz 660/690 V

DC-22A: 400 A DC 125 V 2 poles in series

DC-23A: 400 A DC 125 V 2 poles in series

DC-22A: 400 A DC 250 V 4 poles in series

DC-23A: 400 A DC 250 V 4 poles in series

Номинален режимнепрекъснат

Прекъснат работен класклас 120 - 60 %

Работен режимръчен

Свързващи клеми45 mm

Нето тегло на продукта13.5 kg

Широчина395 mm

Височина205 mm

Дълбочина155 mm

Околна среда

Защита от токов ударКлас II

Ниво на замърсяване3

Продуктови сертификатиCB

СтандартиIEC 60947-3

IEC 60947-1

Степен на защита IPIP40 в съответствие с IEC 60947-3

температура на околната среда за съхранени-50-85 °C

Температура на околния въздух при работа-25-70 °C
