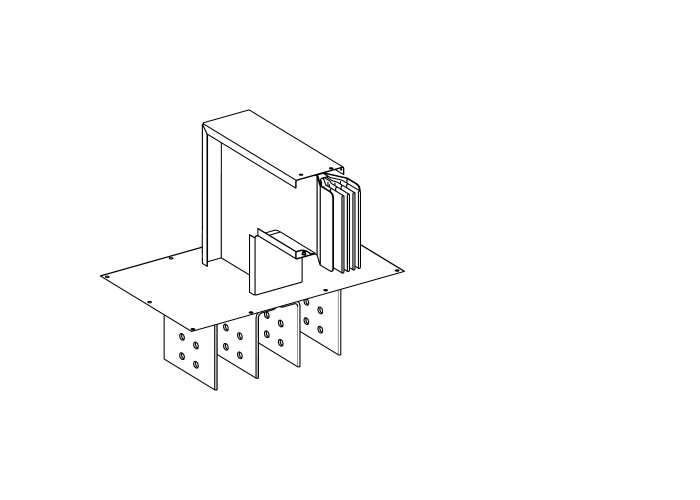

Schneider Electric KTC4000ER46 - Canalis KT (KTA, KTC) - KT 4X4000CO захранване от табло N6

Основни

Гама на продуктаCanalis

Direction change type1 : Плосък Хоризонтал

Earth circuitstandard earth

ВариантСтандартна версия

Захранванеoil-immersed transformer

разпределително табло

Материалмеден

Наименование на продуктаKT

Неутрална позицияЛяво

Номинален работен ток4000 A при 35 °C

Гама на продуктаCanalis

Предоставено оборудванеtrunking unit

Приложение на устройствотоfeeder length

Съкратено наименование на устройствотоKTC

Допълнителни устройства

Тип МонтажС винтове

Тип размерmade to measure

[Icw] Устойчивост на ток на късо съединение90 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Busbar trunking polarity3L + N + PE

Housing materialpolyester film

Linear resistanceL - PE: Rb0 20 °C 0.135 mΩ/m impedance method

L: X1 35 °C 0.007 mΩ/m at Inc and 50 Hz

L - L: Xb 35 °C 0.01 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.106 mΩ/m at Inc and 50 Hz with impedance method

L-N: Xb 35 °C 0.016 mΩ/m at Inc and 50 Hz with impedance method

L-N: Rb0 20 °C 0.019 mΩ/m impedance method

L: R1 35 °C 0.012 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.014 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.279 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.147 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.315 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.019 mΩ/m impedance method

L - L: Rb1 35 °C 0.024 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.173 mΩ/m at Inc with impedance method

L-N: R0 20 °C 0.046 mΩ/m symmetrical components method

L-N: X0 20 °C 0.03 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.055 mΩ/m symmetrical components method

L-N: Rb1 35 °C 0.024 mΩ/m at Inc with impedance method

PE: 20 °C 0.093 mΩ/m

L: R20 20 °C 0.009 mΩ/m

Maximum voltage drop < 0.001 V 1 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.7 при 50 Hz with 1A for 100 m long

Number of tap-off outlets0

Radiated magnetic field2.1 µT

THDI33-100 % 2500 A

15-33 % 3200 A

0-15 % 4000 A

Thermal stress limit8100000 kA².s

дължина2 : 400-400 mm

Линеен товар92 kg/m

Максимален ток на устойчивост198 kA

Материал на контактитеCopper

Монтажна подпораПластина

Свързващи клеми80-250 mm

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Височина1 : 300-634 mm

Дълбочина510 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (95 % of In)

40-45 °C (90 % of In)

45-50 °C (84 % of In)

50-55 °C (79 % of In)
