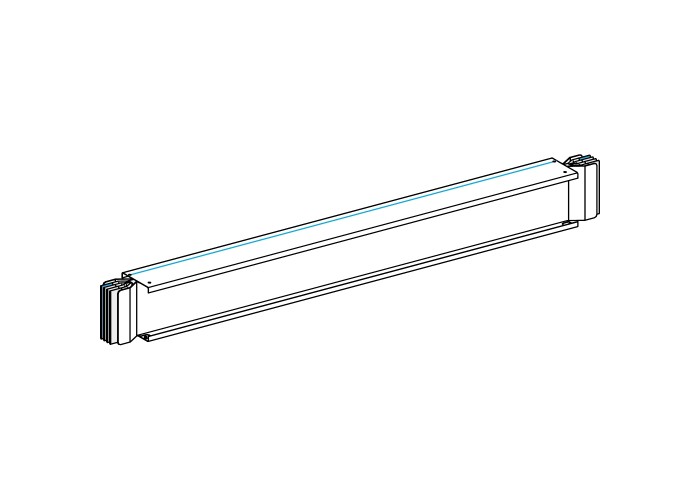

Schneider Electric KTC4000ET420 - Canalis KT (KTA, KTC) - KT 4X4000CO дължина без изходи 2M

Основни

Гама на продуктаCanalis

Тип продукт или компонентbusbar trunking

Busbar trunking polarity3L + N + PE

Earth circuitstandard earth

Number of tap-off outlets0

ВариантСтандартна версия

дължина2000-2000 mm

Материалмеден

Наименование на продуктаKT

Номинален работен ток4000 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводtransport length

Предоставено оборудванесвързващ елемент

trunking unit

Приложение на устройствотоfeeder length

Съкратено наименование на устройствотоKTC

Допълнителни устройства

Тип Монтажс кука

Тип размерfix

Нето тегло на продукта184 kg

[Icw] Устойчивост на ток на късо съединение90 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL - PE: Rb0 20 °C 0.135 mΩ/m impedance method

L: X1 35 °C 0.007 mΩ/m at Inc and 50 Hz

L - L: Xb 35 °C 0.01 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.106 mΩ/m at Inc and 50 Hz with impedance method

L-N: Xb 35 °C 0.016 mΩ/m at Inc and 50 Hz with impedance method

L-N: Rb0 20 °C 0.019 mΩ/m impedance method

L: R1 35 °C 0.012 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.014 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.279 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.147 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.315 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.019 mΩ/m impedance method

L - L: Rb1 35 °C 0.024 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.173 mΩ/m at Inc with impedance method

L-N: R0 20 °C 0.046 mΩ/m symmetrical components method

L-N: X0 20 °C 0.03 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.055 mΩ/m symmetrical components method

L-N: Rb1 35 °C 0.024 mΩ/m at Inc with impedance method

PE: 20 °C 0.093 mΩ/m

L: R20 20 °C 0.009 mΩ/m

Maximum voltage drop < 0.001 V 1 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0012 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field2.1 µT

THDI33-100 % 2500 A

15-33 % 3200 A

0-15 % 4000 A

Thermal stress limit8100000 kA².s

Максимален ток на устойчивост198 kA

Материал на контактитеCopper

Монтажна подпораcantilever arm

pendant

Неутрална позициядясно

посока на монтажХоризонтален

вертикален

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина324 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (95 % of In)

40-45 °C (90 % of In)

45-50 °C (84 % of In)

50-55 °C (79 % of In)
