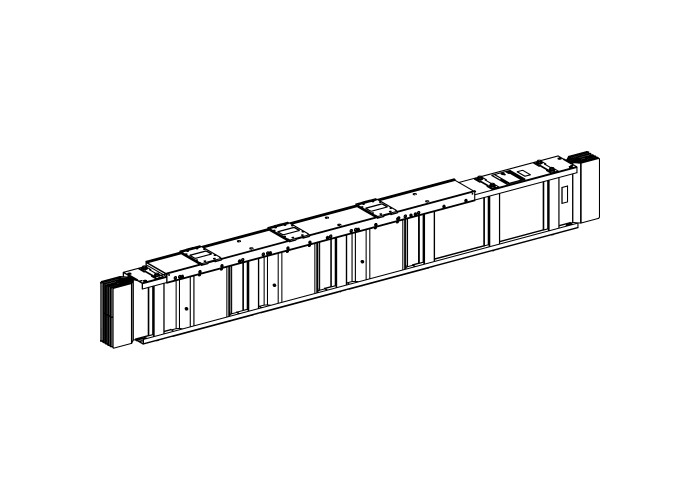

Schneider Electric KTA0800ED3403 - Canalis KT (KTA, KTC) - Canalis-дълж.на алум. тоководеща част за plug in tap off-800A-3L+PE-4m станд

Основни

Гама на продуктаCanalis

Съвместимост на гаматаplug-in tap-off unit от Canalis KS

plug-in tap-off unit от Canalis KT

Тип продукт или компонентbusbar trunking

Busbar trunking polarity3L + PE

Earth circuitstandard earth

Nominal output current25-630 A

Number of tap-off outlets3

ВариантСтандартна версия

дължина4000-4000 mm

Материалалуминий

Наименование на продуктаKT

Номинален работен ток800 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводdistribution length

Предоставено оборудванеtrunking unit

свързващ елемент

Приложение на устройствотоhigh power distribution

Съкратено наименование на устройствотоKTA

Допълнителни устройства

Тип Монтажс кука

Тип размерfix

Нето тегло на продукта48 kg

[Icw] Устойчивост на ток на късо съединение31 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL: R1 35 °C 0.096 mΩ/m at Inc and 50 Hz

L: X1 35 °C 0.018 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.809 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.762 mΩ/m symmetrical components method

L - PE: Z0 20 °C 1.111 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.16 mΩ/m impedance method

L - PE: Rb0 20 °C 0.531 mΩ/m impedance method

L - L: Rb1 35 °C 0.193 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.641 mΩ/m at Inc with impedance method

L - L: Xb 35 °C 0.04 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.426 mΩ/m at Inc and 50 Hz with impedance method

L: Z1 35 °C 0.097 mΩ/m at Inc and 50 Hz

L: R20 20 °C 0.079 mΩ/m

PE: 20 °C 0.203 mΩ/m

Maximum voltage drop < 0.0083 V 1 при 50 Hz with 1A for 100 m long

< 0.0081 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0076 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0069 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field0.4 µT

Tap-off unit interval880 mm

THDI0-15 % 800 A

15-33 % 1000 A

33-100 % 1250 A

Thermal stress limit961000 kA².s

Електрическо свързванеsliding contact

Линеен товар12 kg/m

Максимален ток на устойчивост64 kA

Материал на контактитеCopper

Монтажна подпораpendant

cantilever arm

Неутрална позициядясно

посока на монтажвертикален

Хоризонтален

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина74 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (97 % of In)

40-45 °C (93 % of In)

45-50 °C (90 % of In)

50-55 °C (86 % of In)
