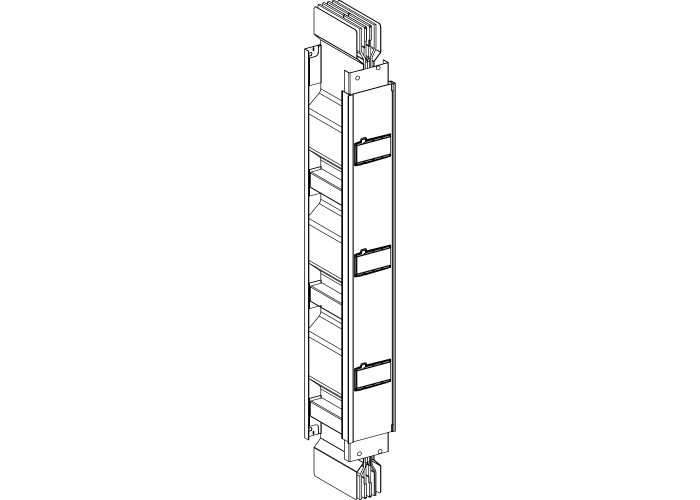

Schneider Electric KTA4000ED7203 - Canalis KT (KTA, KTC) - Canalis-дълж.на алум. тоководеща част за plug in tap off-4000A-3L+N+PER-2m станд

Основни

Гама на продуктаCanalis

Съвместимост на гаматаplug-in tap-off unit от Canalis KS

plug-in tap-off unit от Canalis KT

Тип продукт или компонентbusbar trunking

Busbar trunking polarity3L + N + PER

Earth circuitПодсилен

Nominal output current25-630 A

Number of tap-off outlets3

Вариантreinforced version

дължина2000-2000 mm

Материалалуминий

Наименование на продуктаKT

Номинален работен ток4000 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводdistribution length

Предоставено оборудванесвързващ елемент

trunking unit

Приложение на устройствотоhigh power distribution

Съкратено наименование на устройствотоKTA

Допълнителни устройства

Тип Монтажс кука

Тип размерfix

Нето тегло на продукта112 kg

[Icw] Устойчивост на ток на късо съединение120 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL: X1 35 °C 0.007 mΩ/m at Inc and 50 Hz

L: R1 35 °C 0.017 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.018 mΩ/m at Inc and 50 Hz

L - L: Rb0 20 °C 0.031 mΩ/m impedance method

L - L: Rb1 35 °C 0.039 mΩ/m at Inc with impedance method

L - L: Xb 35 °C 0.008 mΩ/m at Inc and 50 Hz with impedance method

L-N: R0 20 °C 0.066 mΩ/m symmetrical components method

L-N: X0 20 °C 0.028 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.072 mΩ/m symmetrical components method

L-N: Rb0 20 °C 0.031 mΩ/m impedance method

L-N: Rb1 35 °C 0.039 mΩ/m at Inc with impedance method

L-N: Xb 35 °C 0.013 mΩ/m at Inc and 50 Hz with impedance method

L - PE: R0 20 °C 0.054 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.029 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.061 mΩ/m symmetrical components method

L - PE: Rb0 20 °C 0.027 mΩ/m impedance method

L - PE: Rb1 35 °C 0.035 mΩ/m at Inc with impedance method

L - PE: Xb 35 °C 0.012 mΩ/m at Inc and 50 Hz with impedance method

L: R20 20 °C 0.014 mΩ/m

PE: 20 °C 0.012 mΩ/m

Maximum voltage drop < 0.0015 V 1 при 50 Hz with 1A for 100 m long

< 0.0016 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0015 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0015 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field3 µT

Tap-off unit interval500 mm

THDI0-15 % 4000 A

Thermal stress limit14400000 kA².s

Електрическо свързванеsliding contact

Линеен товар56 kg/m

Максимален ток на устойчивост264 kA

Материал на контактитеCopper

Монтажна подпораcantilever arm

pendant

Неутрална позициядясно

посока на монтажХоризонтален

вертикален

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина404 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (97 % of In)

40-45 °C (93 % of In)

45-50 °C (90 % of In)

50-55 °C (86 % of In)
