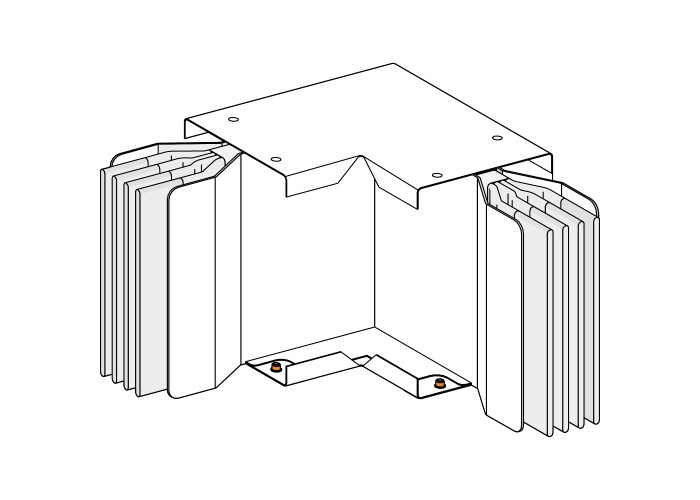

Schneider Electric KTC1000LP4A1 - Canalis KT (KTA, KTC) - Canalis - Cu коляно хоризонтално - 1000A - 3L+N+PE - N1 - стандартно

Основни

Гама на продуктаCanalis

Тип продукт или компонентelbow

Busbar trunking polarity3L + N + PE

Direction change type1 : Плосък дясно

Earth circuitstandard earth

ВариантСтандартна версия

Материалмеден

Наименование на продуктаKT

Номинален работен ток1000 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводстандартно

Предоставено оборудванеtrunking unit

свързващ елемент

Приложение на устройствотоchange direction

Работен ъгъл90-90 °

Съкратено наименование на устройствотоKTC

Допълнителни устройства

Тип размерfix

[Icw] Устойчивост на ток на късо съединение50 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL - L: Xb 35 °C 0.04 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.426 mΩ/m at Inc and 50 Hz with impedance method

L: R1 35 °C 0.049 mΩ/m at Inc and 50 Hz

L: X1 35 °C 0.022 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.054 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.688 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.666 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.958 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.078 mΩ/m impedance method

L - PE: Rb0 20 °C 0.439 mΩ/m impedance method

L - L: Rb1 35 °C 0.094 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.527 mΩ/m at Inc with impedance method

L-N: R0 20 °C 0.192 mΩ/m symmetrical components method

L-N: X0 20 °C 0.124 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.229 mΩ/m symmetrical components method

L-N: Rb0 20 °C 0.08 mΩ/m impedance method

L-N: Rb1 35 °C 0.096 mΩ/m at Inc with impedance method

L-N: Xb 35 °C 0.065 mΩ/m at Inc and 50 Hz with impedance method

PE: 20 °C 0.203 mΩ/m

L: R20 20 °C 0.041 mΩ/m

Maximum voltage drop < 0.0043 V 1 при 50 Hz with 1A for 100 m long

< 0.0047 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0046 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0044 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field0.4 µT

THDI0-15 % 1000 A

Thermal stress limit2500000 kA².s

дължина1 : 300-300 mm

2 : 300-300 mm

Линеен товар25 kg/m

Максимален ток на устойчивост110 kA

Материал на контактитеCopper

Неутрална позициядясно

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина74-74 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (95 % of In)

40-45 °C (90 % of In)

45-50 °C (84 % of In)

50-55 °C (79 % of In)
