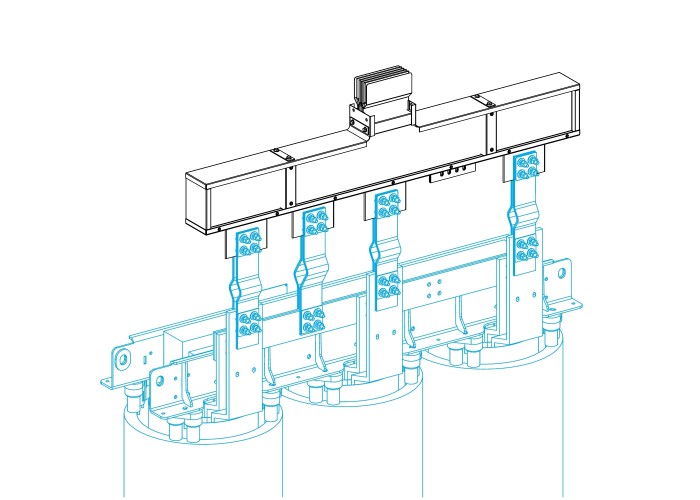

Schneider Electric KTC3200EL34 - Canalis KT (KTA, KTC) - Canalis - Cu feed unit N4 dry transзаmer - 3200A - 3L+PE

Основни

Гама на продуктаCanalis

Earth circuitstandard earth

ВариантСтандартна версия

Захранванесух тип трансформатор

Материалмеден

Наименование на продуктаKT

Неутрална позицияЛяво

Номинален работен ток3200 A при 35 °C

Гама на продуктаCanalis

Предоставено оборудванеtrunking unit

Приложение на устройствотоfeeder length

Съкратено наименование на устройствотоKTC

Допълнителни устройства

Тип МонтажС винтове

Тип размерmade to measure

[Icw] Устойчивост на ток на късо съединение86 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Bar width200 mm

Busbar trunking polarity3L + PE

Housing materialpolyester film

Linear resistanceL: X1 35 °C 0.008 mΩ/m at Inc and 50 Hz

L - L: Xb 35 °C 0.013 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.141 mΩ/m at Inc and 50 Hz with impedance method

L: R1 35 °C 0.015 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.017 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.335 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.196 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.388 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.025 mΩ/m impedance method

L - PE: Rb0 20 °C 0.17 mΩ/m impedance method

L - L: Rb1 35 °C 0.032 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.214 mΩ/m at Inc with impedance method

PE: 20 °C 0.113 mΩ/m

L: R20 20 °C 0.012 mΩ/m

Maximum voltage drop < 0.0015 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0013 V 1 при 50 Hz with 1A for 100 m long

< 0.0015 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0014 V 0.7 при 50 Hz with 1A for 100 m long

Number of tap-off outlets0

Radiated magnetic field1.6 µT

THDI33-100 % 2000 A

15-33 % 2500 A

0-15 % 3200 A

Thermal stress limit7396000 kA².s

дължина1 : 260-260 mm

1680-1680 mm

Линеен товар51 kg/m

Максимален ток на устойчивост189 kA

Материал на контактитеCopper

Монтажна подпораПластина

Свързващи клеми470-700 mm

СтандартиIEC 61439-1

IEC 61439-6

Честота на мрежата50/60 Hz

Височина504-504 mm

Дълбочина140 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (95 % of In)

40-45 °C (90 % of In)

45-50 °C (84 % of In)

50-55 °C (79 % of In)
