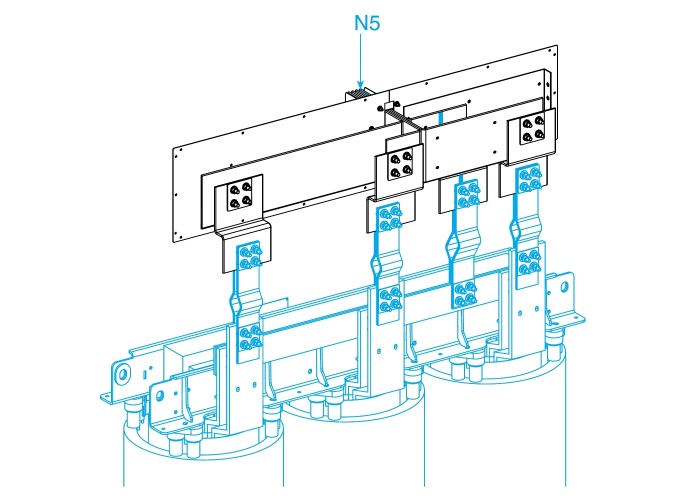

Schneider Electric KTA1600EL45 - Canalis KT (KTA, KTC) - Canalis - Al feed unit N5 dry transзаmer - 1600A - 3L+N+PE

Основни

Гама на продуктаCanalis

Earth circuitstandard earth

ВариантСтандартна версия

Захранванесух тип трансформатор

Материалалуминий

Наименование на продуктаKT

Неутрална позициядясно

Номинален работен ток1600 A при 35 °C

Гама на продуктаCanalis

Предоставено оборудванеtrunking unit

Приложение на устройствотоfeeder length

Съкратено наименование на устройствотоKTA

Допълнителни устройства

Тип МонтажС винтове

Тип размерmade to measure

[Icw] Устойчивост на ток на късо съединение65 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Bar width200 mm

Busbar trunking polarity3L + N + PE

Housing materialpolyester film

Linear resistanceL: R1 35 °C 0.042 mΩ/m at Inc and 50 Hz

L: X1 35 °C 0.013 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.044 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.49 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.364 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.61 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.073 mΩ/m impedance method

L - PE: Rb0 20 °C 0.281 mΩ/m impedance method

L - L: Rb1 35 °C 0.091 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.348 mΩ/m at Inc with impedance method

L - L: Xb 35 °C 0.019 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.212 mΩ/m at Inc and 50 Hz with impedance method

L-N: R0 20 °C 0.159 mΩ/m symmetrical components method

L-N: X0 20 °C 0.067 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.172 mΩ/m symmetrical components method

L-N: Rb0 20 °C 0.074 mΩ/m impedance method

L-N: Rb1 35 °C 0.092 mΩ/m at Inc with impedance method

L-N: Xb 35 °C 0.03 mΩ/m at Inc and 50 Hz with impedance method

L: R20 20 °C 0.035 mΩ/m

PE: 20 °C 0.143 mΩ/m

Maximum voltage drop < 0.0037 V 1 при 50 Hz with 1A for 100 m long

< 0.0038 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0036 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0034 V 0.7 при 50 Hz with 1A for 100 m long

Number of tap-off outlets0

Radiated magnetic field0.9 µT

THDI0-15 % 1600 A

15-33 % 2000 A

33-100 % 2500 A

Thermal stress limit4225000 kA².s

дължина1 : 235-235 mm

1600-1600 mm

Линеен товар22 kg/m

Максимален ток на устойчивост143 kA

Материал на контактитеCopper

Монтажна подпораПластина

Свързващи клеми470-700 mm

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Височина350-350 mm

Дълбочина150 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (97 % of In)

40-45 °C (93 % of In)

45-50 °C (90 % of In)

50-55 °C (86 % of In)
