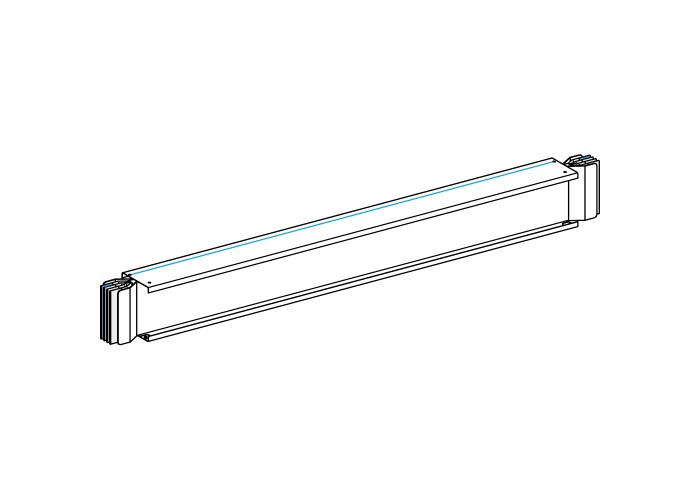

Schneider Electric KTA1250ET440 - Canalis KT (KTA, KTC) - Canalis - Al дължина- 1250A - 3L+N+PE - 4m standard

Основни

Гама на продуктаCanalis

Тип продукт или компонентbusbar trunking

Busbar trunking polarity3L + N + PE

Earth circuitstandard earth

Number of tap-off outlets0

ВариантСтандартна версия

дължина4000-4000 mm

Материалалуминий

Наименование на продуктаKT

Номинален работен ток1250 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводtransport length

Предоставено оборудванеtrunking unit

свързващ елемент

Приложение на устройствотоfeeder length

Съкратено наименование на устройствотоKTA

Допълнителни устройства

Тип Монтажс кука

Тип размерfix

Нето тегло на продукта72 kg

[Icw] Устойчивост на ток на късо съединение50 kA

[Ue] номинално изолационно напрежение1000 V

[Ue] номинално работно напрежение1000 V

Housing materialpolyester film

Linear resistanceL: R1 35 °C 0.056 mΩ/m at Inc and 50 Hz

L: X1 35 °C 0.015 mΩ/m at Inc and 50 Hz

L: Z1 35 °C 0.058 mΩ/m at Inc and 50 Hz

L - PE: R0 20 °C 0.587 mΩ/m symmetrical components method

L - PE: X0 20 °C 0.478 mΩ/m symmetrical components method

L - PE: Z0 20 °C 0.757 mΩ/m symmetrical components method

L - L: Rb0 20 °C 0.097 mΩ/m impedance method

L - PE: Rb0 20 °C 0.353 mΩ/m impedance method

L - L: Rb1 35 °C 0.12 mΩ/m at Inc with impedance method

L - PE: Rb1 35 °C 0.438 mΩ/m at Inc with impedance method

L - L: Xb 35 °C 0.024 mΩ/m at Inc and 50 Hz with impedance method

L - PE: Xb 35 °C 0.275 mΩ/m at Inc and 50 Hz with impedance method

L-N: R0 20 °C 0.209 mΩ/m symmetrical components method

L-N: X0 20 °C 0.087 mΩ/m symmetrical components method

L-N: Z0 20 °C 0.226 mΩ/m symmetrical components method

L-N: Rb0 20 °C 0.097 mΩ/m impedance method

L-N: Rb1 35 °C 0.12 mΩ/m at Inc with impedance method

L-N: Xb 35 °C 0.04 mΩ/m at Inc and 50 Hz with impedance method

L: R20 20 °C 0.046 mΩ/m

PE: 20 °C 0.164 mΩ/m

Maximum voltage drop < 0.0049 V 1 при 50 Hz with 1A for 100 m long

< 0.005 V 0.9 при 50 Hz with 1A for 100 m long

< 0.0047 V 0.8 при 50 Hz with 1A for 100 m long

< 0.0043 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field0.75 µT

THDI0-15 % 1250 A

15-33 % 1600 A

33-100 % 2000 A

Thermal stress limit2500000 kA².s

Максимален ток на устойчивост110 kA

Материал на контактитеCopper

Монтажна подпораcantilever arm

pendant

Неутрална позициядясно

посока на монтажвертикален

Хоризонтален

СтандартиIEC 61439-6

IEC 61439-1

Честота на мрежата50/60 Hz

Широчина140 mm

Височина124 mm

Цвятбял (RAL 9001)

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Степен на защита IPIP55 в съответствие с IEC 60529

Температура на околния въздух при работа0-35 °C (100 % of In)

35-40 °C (97 % of In)

40-45 °C (93 % of In)

45-50 °C (90 % of In)

50-55 °C (86 % of In)
