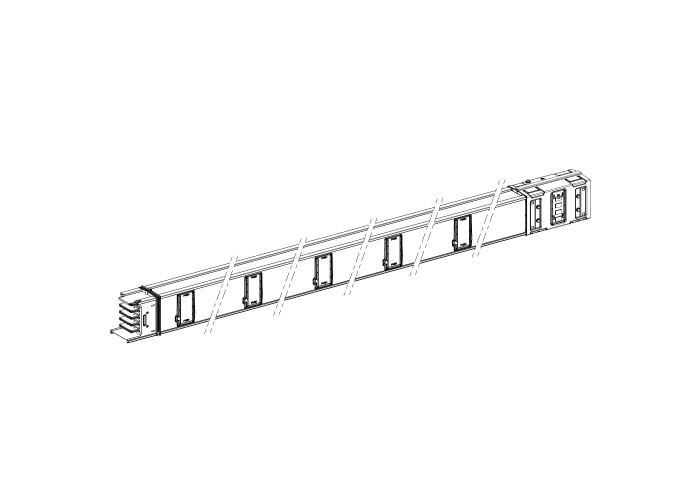

Schneider Electric KSA500ED45010 - Canalis KS (KSA, KSC) - прав елемент 500А 3Р 5м с 10 изхода

Основни

Тип МонтажС винтове

тип офертаclassic

Тип продукт или компонентbusbar trunking

Тип размерfix

Busbar trunking polarity3L + N + PE

Number of tap-off outlets10

дължина5-5 m

Материалалуминий

Номинален работен ток500 A при 35 °C

Гама на продуктаCanalis

описание на шинопроводhorizontal distribution length

Степен на защита IPIP55 в съответствие с IEC 60529

Съвместимост на продуктитеCanalis KSA busbar trunking 500-1000 A

Съкратено наименование на устройствотоKSA

Цвятбял (RAL 9001)

Допълнителни устройства

Нето тегло на продукта54.5 kg

[Icw] Устойчивост на ток на късо съединение26.2 kA

[Ue] номинално изолационно напрежение690 V

[Ue] номинално работно напрежение230...690 V

[Uimp] Устойчивост на импулсно напрежение8 kV

Linear resistanceR20 0.11 mΩ/m 20 °C L 50/60 Hz

R1 0.15 mΩ/m 35 °C at Inc L 50/60 Hz

Z1 0.16 mΩ/m 35 °C at Inc L 50/60 Hz

R0 0.5 mΩ/m 20 °C symmetrical components method L-N 50/60 Hz

X0 0.36 mΩ/m 20 °C symmetrical components method L-N 50/60 Hz

Z0 0.62 mΩ/m 20 °C symmetrical components method L-N 50/60 Hz

R0 0.4 mΩ/m 20 °C symmetrical components method L - PE 50/60 Hz

X0 0.48 mΩ/m 20 °C symmetrical components method L - PE 50/60 Hz

Z0 0.63 mΩ/m 20 °C symmetrical components method L - PE 50/60 Hz

Rb0 0.25 mΩ/m 20 °C at Inc with impedance method L - L 50/60 Hz

Rb0 0.3 mΩ/m 20 °C at Inc with impedance method L-N 50/60 Hz

Rb0 0.31 mΩ/m 20 °C at Inc with impedance method L - PE 50/60 Hz

Rb1 0.35 mΩ/m 35 °C at Inc with impedance method L - L 50/60 Hz

Rb1 0.41 mΩ/m 35 °C at Inc with impedance method L-N 50/60 Hz

Rb1 0.43 mΩ/m 35 °C at Inc with impedance method L - PE 50/60 Hz

Maximum voltage drop < 0.013 V 1 при 50 Hz with 1A for 100 m long

< 0.014 V 0.9 при 50 Hz with 1A for 100 m long

< 0.014 V 0.8 при 50 Hz with 1A for 100 m long

< 0.013 V 0.7 при 50 Hz with 1A for 100 m long

Radiated magnetic field0.66 µT

Tap-off unit interval1000 mm

THDI0-15 % 500 A

15-33 % 400 A

33-100 % 315 A

Thermal stress limit733000 kA².s

Брой полюси4

Електрическо свързванеlubricated sliding contact

Максимален ток на устойчивост55 kA

Неутрална позициягоре

Позиция за монтажХоризонтален

СтандартиIEC 61439-1

IEC 61439-6

Честота на мрежата50/60 Hz

Широчина113 mm

Височина146-146 mm

Околна среда

Степен на защита IKIK08 в съответствие с IEC 62262

Температура на околния въздух при работа35-35 °C (без понижаване на номиналните стойности)

55-55 °C (с коефициент на намаляване)
