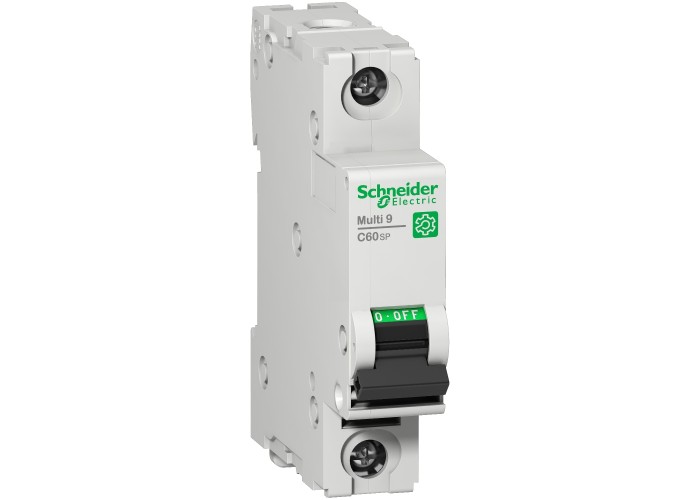

Schneider Electric M9F22108 - C60 UL/CSA/IEC - Multi9 - C60SP - MCB - 1P - 8 A - C крива - 277 V - 10 kA - UL 1077

Основни

Гама на продуктаMulti9

тип на мрежатаDC

AC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток8 A при 25 °C в съответствие с EN/IEC 60947-2

Брой защитени полюси1

Брой полюси1P

Възможност за изолацияда в съответствие с EN/IEC 60947-2

Изключвателна способност10 kA AIR при 277 V AC в съответствие с UL 1077

14 kA AIR при 240 V AC в съответствие с UL 1077

14 kA AIR при 120 V AC в съответствие с UL 1077

10 kA AIR при 65 V DC в съответствие с UL 1077

10 kA AIR при 277 V AC в съответствие с CSA C22.2 No 235

14 kA AIR при 240 V AC в съответствие с CSA C22.2 No 235

14 kA AIR при 120 V AC в съответствие с CSA C22.2 No 235

10 kA AIR при 65 V DC в съответствие с CSA C22.2 No 235

3 kA Icu при 415 V AC в съответствие с EN/IEC 60947-2

10 kA Icu при 240 V AC в съответствие с EN/IEC 60947-2

20 kA Icu при 60 V DC в съответствие с EN/IEC 60947-2

3 kA Icu при 415 V AC в съответствие с GB 14048.2

10 kA Icu при 240 V AC в съответствие с GB 14048.2

20 kA Icu при 60 V DC в съответствие с GB 14048.2

КриваС

Наименование на продуктаMulti 9 C60

Гама на продуктаMulti 9

Приложение на устройствотоДистрибуция

продуктови сертификатиIEC

CCC

UR

CSA

СтандартиEN/IEC 60947-2

GB 14048.2

UL 1077

CSA C22.2 No 235

Съкратено наименование на устройствотоC60SP

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип МонтажСкоба

Тип управлениещифт

[Ue] Номинално изолационно напрежение500 V AC в съответствие с EN/IEC 60947-2

[Ue] номинално работно напрежение240 V AC 50/60 Hz

415 V AC 50/60 Hz

60 V DC

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с EN/IEC 60947-2

9 мм стъпки2

Електрическа устойчивост10000 cycles

Затягащ момент2.5-2.5 N.m Отгоре или отдолу

Захват на проводника14 mm за Отгоре или отдолуВръзка

Защита от земна утечкаБез

Индикатор за позиция на контактаДа

Локална сигнализацияИндикация Вкл./Изкл.

Магнитно изключване8.5 x In +/- 20 % AC

12 x In +/- 20 % DC

Механична издръжливост20000 cycles

Монтажна подпораDIN шина

положение за заключване(блокиране)заклювчващ

Работна изключвателна възможност2.25 kA 75 % в съответствие с EN/IEC 60947-2 - 415 V AC

7.5 kA 75 % в съответствие с EN/IEC 60947-2 - 240 V AC

20 kA 100 % в съответствие с EN/IEC 60947-2 - 60 V DC

2.25 kA 75 % в съответствие с GB 14048.2 - 415 V AC

7.5 kA 75 % в съответствие с GB 14048.2 - 240 V AC

20 kA 100 % в съответствие с GB 14048.2 - 60 V DC

Свързване - клеморедТип тунелни клеми (Отгоре или отдолу) 1-25 mm² (AWG 18...AWG 8) - твърд

Тип тунелни клеми (Отгоре или отдолу) 1-16 mm² (AWG 18...AWG 8) - с подвижна втулка

Тип тунелни клеми (Отгоре или отдолу) 1-16 mm² (AWG 18...AWG 8) - гъвкав

Свързващи клеми18 mm Между устройства

Широчина18 mm

Височина81 mm

Дълбочина72 mm

Цвятсив

Околна среда

Допустима работна надморска височина0...2000 м

Ниво на замърсяване3 в съответствие с EN/IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-1

Относителна влажност95-95 % при 55-55 °C

Степен на защита IPIP20 в съответствие с IEC 60529

IP40 (Модулна кутия) в съответствие с IEC 60529

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-30-70 °C
