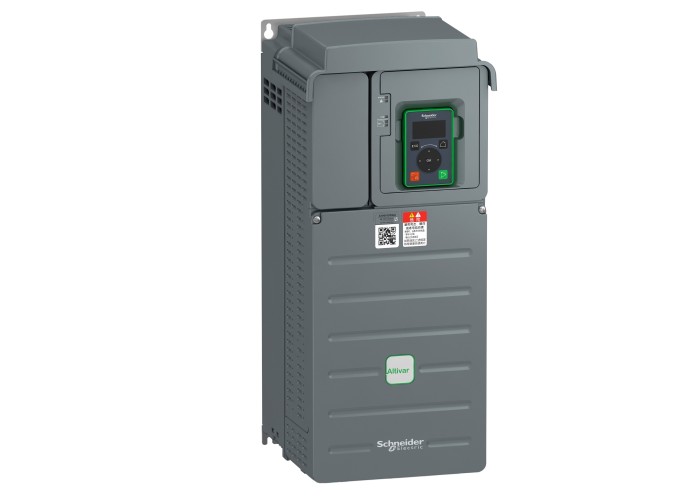

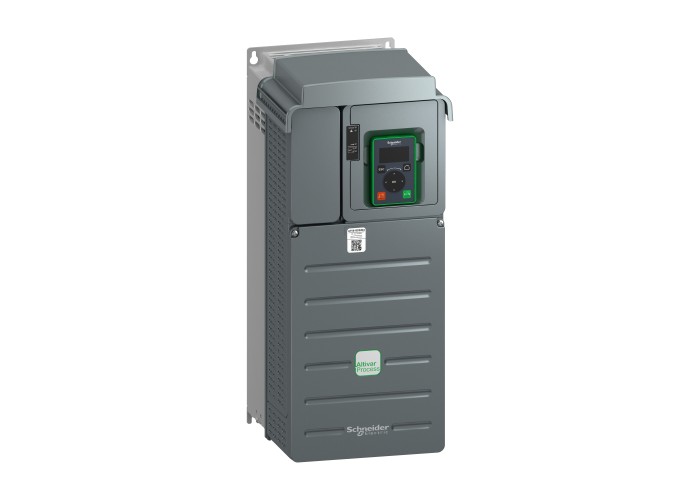

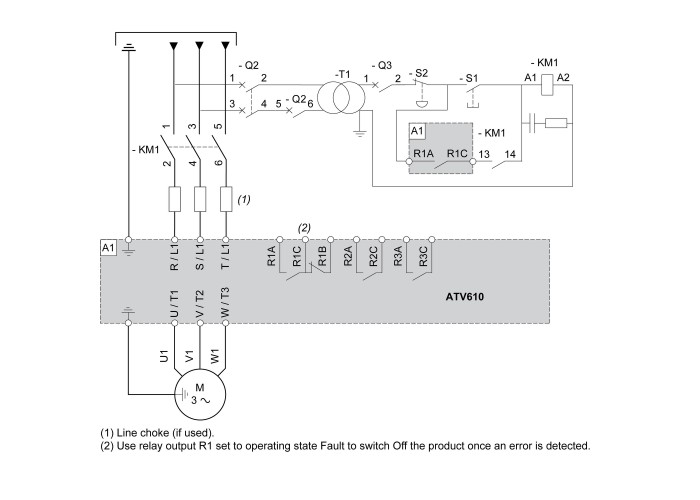

Schneider Electric ATV610D22N4 - Altivar Easy 610 - Честотен регулатор ATV610, 22 kW/30 HP, 380...460 V, IP20

Основни

Гама на продуктаEasy Altivar 610

Тип МонтажМонтаж на шкаф

Тип охлажданепринудителна конвекция

Тип продукт или компонентзадвижване с променлива скорост

[Us] номинално захранващо напрежение380...460 V - 15...10 %

EMC филтърВграден в съответствие с IEC 61800-3 category C3 с 50 m

Активна мощност28.8 kVA в 460 V (нормално мито)

25.2 kVA в 460 V (Тежък режим)

Асинхронен мотор управляващ модулСтандарт за постоянен въртящ момент

Стандарт за въртящ момент

оптимизиран режим на въртящ момент

ВариантСтандартна версия

Дискретен цифров вход16 предварително зададени скорости

Изходна честота0.1-500 Hz

Линеен ток41.9 A at 380 V (нормално мито)

36.2 A at 460 V (нормално мито)

36 A at 380 V (Тежък режим)

31.6 A at 460 V (Тежък режим)

Максимален преходен ток50.9 A по време 60 s (нормално мито)

58.8 A по време 60 s (Тежък режим)

Моторна мощност в hp30 hp за нормално мито

25 hp за Тежък режим

Моторна мощност в kW22 kW за нормално мито

18.5 kW за Тежък режим

Мрежов брой фази3 фази

Номинална превключвателна честота4 kHz

предназначение на продуктитеасинхронен двигател

синхронен двигател

прогнозен линеен ток22 kA

Продължителен изходен ток46.3 A в 4 kHz за нормално мито

39.2 A в 4 kHz за Тежък режим

Протокол на комуникационния портModbus сериен

Специфично приложение на продуктавентилатор, помпа, компресор, конвейер

Степен на защита IPIP20

Съкратено наименование на устройствотоATV610

Честота на захранването50...60 Hz +/-5 %

Допълнителни устройства

Тип защитаТермична защита: Мотор

фаза на двигател: Мотор

Термична защита: Задвижване

прегряване: Задвижване

Свръх ток между изходните фази и земята: Задвижване

Претоварване на изходното напрежение: Задвижване

защита от късо съединение: Задвижване

фаза на двигател: Задвижване

пренапрежения на постояннотоковата шина: Задвижване

Линейно захранващо наднапрежение: Задвижване

свръх скорост: Задвижване

прекъсване на управляващата верига: Задвижване

Тип на поляризациятаБез съпротивление за Modbus сериен

Брой адреси1-247 за Modbus сериен

Вид достъпподчинен

Вид изходи на релеконфигурируема логика за реле R2: последователност реле НЕ Електрическа устойчивост 100000 cycles

конфигурируема логика за реле R3: последователност реле НЕ Електрическа устойчивост 100000 cycles

Време за опресняванеИзход на реле (R1, R2, R3): 5 ms (+/- 0.5 ms)

Дискретен вход - номер6

Електрическо свързванеКонтрол, с винтови клеми: 0.5...1.5 мм²

страна на линията, Винтова клема: 16 мм²

Мотор, Винтова клема: 16 мм²

ЗахранванеВътрешно захранване за референтен потенциометър (1 to 10: 10,5 V DC +/- 5 %, < 10 mAтип защита: Защита от претоварване и късо

Изходно напрежение≤ захранващо напрежение

Компенсация на приплъзванеможе да се потисне

Автоматично какъвто и да е товара

Регулируем

Локална сигнализация за локална диагностика: 2 LEDs

за наличие на напрежение: 1 LED светодиод (червен)

Максимален превключвателен токИзход на реле R1, R2, R3 включено резистивен, Cos phi = 1 : 3 A at 250 V AC

Изход на реле R1, R2, R3 включено резистивен, Cos phi = 1 : 3 A at 30 V DC

Изход на реле R1, R2, R3 включено индуктивен, Cos phi = 0.4 и L/R = 7 ms: 2 A at 250 V AC

Изход на реле R1, R2, R3 включено индуктивен, Cos phi = 0.4 и L/R = 7 ms: 2 A at 30 V DC

Минимален ток за превключванеИзход на реле R1, R2, R3: 5 mA в 24 V DC

номер на аналогов вход3

номер на аналогов изход2

Номер на реле3

Предавателна рамкаRTU за Modbus сериен

РазединяванеМежду захранване и управляващи клеми

Рампи за забавяне и ускоряванеS, U или персонализирано

линейно регулиране отделно от 0.01 до 9000 s

Скорост на предаване4.8, 9.6, 19.2, 38.4 kbit/s за Modbus сериен

Спиране до покойЧрез DC инжекция

Съпротивление на изолацията> 1 MOhm 500 V DC за 1 минута към земята

Физически интерфейс2-проводника RS 485 за Modbus сериен

Честотна резолюцияОбозначени единици: 0.1 Hz

Аналогов вход: 0.012/50 Hz

Нето тегло на продукта13.5 kg

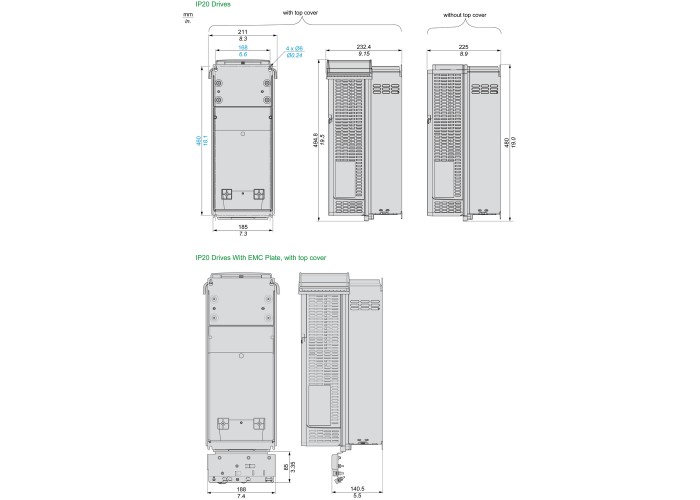

Широчина211 mm

Височина495 mm

580 mm С EMC плоча

Дълбочина232 mm

Околна среда

Електромагнитна съвместимосттест за устойчивост на електростатичен разряд Ниво 3 съответстващ на IEC 61000-4-2

Изпитване за устойчивост на електромагнитно поле с из Ниво 3 съответстващ на IEC 61000-4-3

тест за устойчивост на електрически преход/разрушаван Ниво 4 съответстващ на IEC 61000-4-4

1.2/50 мсек - 8/20 мз тест за устойчивост на пикове Ниво 3 съответстващ на IEC 61000-4-5

тест за устойчивост на радио честоти Ниво 3 съответстващ на IEC 61000-4-6

Енергийно разсейване в W492 W(принудителна конвекция) в 380 V, превключвателни честоти 4 kHz

72 W(естествена конвекция) в 380 V, превключвателни честоти 4 kHz

МаркировкаCE

Ниво на замърсяване2 в съответствие с IEC 61800-5-1

Ниво на охлаждане215 m3/h

Ниво на шум65 dB съответстващ на 86/188/ЕИО

Относителна влажност5-95 % без кондензация съответстващ на IEC 60068-2-3

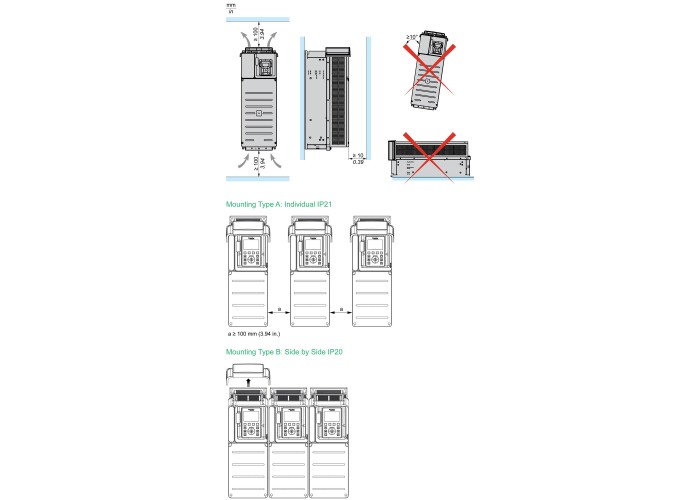

Работно положениеВертикална +/- 10 градуса

Стандарти IEC 61800-3

околна среда 2 категория C3 IEC 61800-3

IEC 61800-5-1

IEC 60721-3

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-15-45 °C (без понижаване на номиналните стойности)

45-60 °C (с коефициент на намаляване)

Устойчивост на вибрации1.5 mm пик до пик е= 2-13 Hz) съответстващ на IEC 60068-2-6

1 gn е= 13-200 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар15 gn за 11 ms съответстващ на IEC 60068-2-27

Характеристики на околната средаУстойчив на химическо замърсяване клас 3C3 в съответствие с IEC 60721-3-3

Устойчив на прахово замърсяване клас 3S2 в съответствие с IEC 60721-3-3

Допустима надморска височина≤ 1000 m без понижаване на номиналните стойности

1000...4800 m С токов спад 1 % на 100 m
