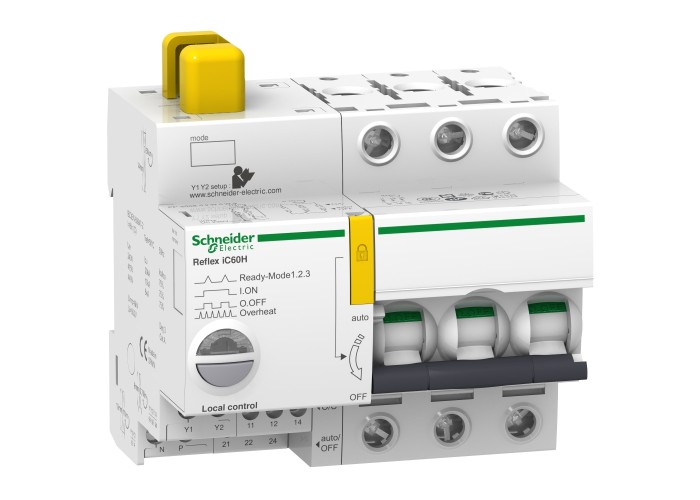

Schneider Electric A9C66310 - Acti 9 Reflex iC60 - Reflex iC60H Ti24 10 A 3P крива D с интегриран контролер MCB

Основни

Гама на продуктаReflex iC60

тип на мрежатаAC

Тип продукт или компонентintegrated control circuit breaker

Брой защитени полюси3

Брой полюси3P

КриваD

Наименование на продуктаReflex iC60

Гама на продуктаActi9

Пазарен сегментЖилищни сгради

Малки търговски обекти

Приложение на устройствотоДистрибуция

Контрол

Съкратено наименование на устройствотоReflex iC60H

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип заключванекатинар в положение OFF

Тип контролен сигналПоддържана

maintained very low voltage

Импулс

Тип МонтажФиксиран

Тип управлениеremote control by continuous command

Бутон ВКЛ / ИЗКЛ

щифт

remote control by pulse

[In] номинален ток10 A

[Uc] Контролно напрежение230 V AC 50/60 Hz

24 V AC 50/60 Hz

48 V AC 50/60 Hz

24 V DC

48 V DC

[Ue] Изолационно напрежение500 V AC

[Us] номинално захранващо напрежение230 V AC в 50/60 Hz

9 мм стъпки11

Електрическа устойчивостAC-1: 50000 cycles AC 50 Hz

Защита от земна утечкаОтделен блок

Изключвателна способност30 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

15 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Индикатор за позиция на контактаДа

Код за съвместимостReflex_iC60

Код изключвателна способностH

Локална сигнализацияred LED: fault

flashing LED: device tripped

зелен LED: устройството включено

flashing LED: device overheat

flashing LED: device ready

Механична издръжливост50000 cycles

Монтажна подпора35 mm симетрични DIN шина

положение за заключване(блокиране)заклювчващ

Съвместимост на продуктитеwith PLC

Честота на мрежата50/60 Hz

Широчина99 mm

Височина84 mm

Дълбочина77 mm

Цвятбял

Околна среда

Ниво на замърсяване3

Отговаряне на тропически изисквания2

Относителна влажност93-93 % при 40-40 °C

Степен на защита IPIP20 в съответствие с IEC 60529
