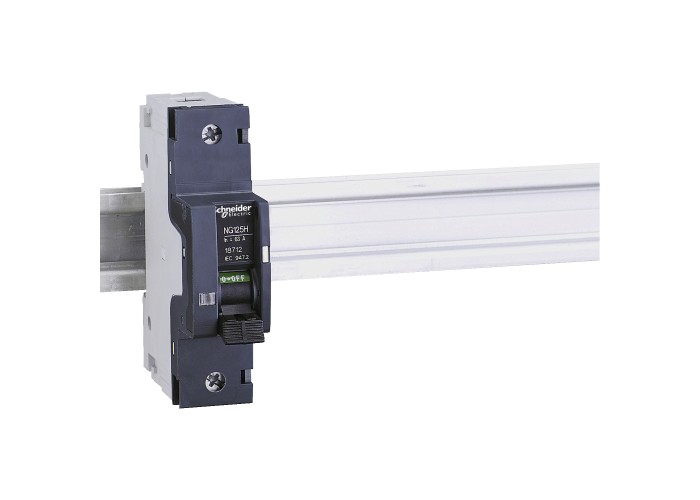

Schneider Electric 18706 - Acti 9 NG125 - Автоматичен прекъсвач NG125H -1P - 16A крива C

Основни

Гама на продуктаNG125

тип на мрежатаDC

AC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток16 A при 40 °C

Брой защитени полюси1

Брой полюси1P

Възможност за изолацияда в съответствие с IEC 60947-2

Изключвателна способност36 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

36 kA Icu при 12 V DC в съответствие с EN/IEC 60947-2

70 kA Icu при 110...130 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

36 kA Icu при 125 V DC в съответствие с EN/IEC 60947-2

25 kA Icu при ≤ 144 V DC в съответствие с EN/IEC 60947-2

9 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с IEC 60947-2

Код изключвателна способностH

КриваС

Наименование на продуктаActi9 NG125

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Съкратено наименование на устройствотоNG125H

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип МонтажСкоба

Тип управлениещифт

manual tripping test

[Ue] Номинално изолационно напрежение690 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

[Ue] номинално работно напрежение380...415 V AC 50/60 Hz

125 V DC

≤ 144 V DC

12 V DC

220...240 V AC 50/60 Hz

110...130 V AC 50/60 Hz

[Uimp] Устойчивост на импулсно напрежение8 kV в съответствие с EN/IEC 60947-2

9 мм стъпки3

Електрическа устойчивост10000 cycles

Затягащ момент3.5-3.5 N.m

Захват на проводника20 mm

Защита от земна утечкаБез

Индикатор за позиция на контактаДа

Код за съвместимостNG125

Локална сигнализацияИндикатор за изключване

Индикация Вкл./Изкл.

Магнитно изключване8 x In +/- 20 %

Механична издръжливост20000 cycles

Монтажна подпора35 mm симетрични DIN шина

Пазарен сегментмалки сгради

Малки търговски обекти

Позиция за монтажвертикален

положение за заключване(блокиране)заклювчващ

Работна изключвателна възможност52.5 kA 75 % в съответствие с EN/IEC 60947-2 - 110...130 V AC 50/60 Hz

27 kA 75 % в съответствие с EN/IEC 60947-2 - 220...240 V AC 50/60 Hz

6.75 kA 75 % в съответствие с EN/IEC 60947-2 - 380...415 V AC 50/60 Hz

36 kA 100 % в съответствие с EN/IEC 60947-2 - 60 V DC

36 kA 100 % в съответствие с EN/IEC 60947-2 - 125 V DC

Разпределителен блокДа

Свързване - клеморедТунелен тип клеми1.5-50 mm² твърд

Тунелен тип клеми1-35 mm² гъвкав

Свързващи клеми27 mm Между устройства

Честота на мрежата50/60 Hz

Нето тегло на продукта0.24 kg

Широчина27 mm

Височина103 mm

Дълбочина81 mm

Околна среда

Категория на защитаIV

Ниво на замърсяване3 в съответствие с IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-1

Относителна влажност95-95 % при 55-55 °C

СтандартиEN/IEC 60947-2

Степен на защита IKIK05 в съответствие с EN/IEC 62262

Степен на защита IPIP20 в съответствие с IEC 60529

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-30-70 °C
