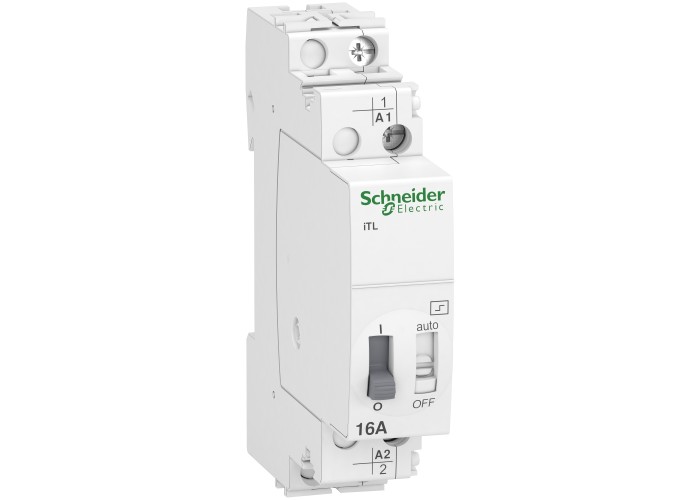

Schneider Electric A9C30811 - Acti 9 iTL - Импулсно реле iTL16A 1NO 230Vac 110Vdc 50-60Hz

Основни

Гама на продуктаiTL

тип на мрежатаAC

Тип продукт или компонентИмпулсно реле

[In] номинален ток16 A

[Uc] Контролно напрежение230...240 V AC 50/60 Hz

110 V DC

Брой полюси1P

Контакти1 NO

Наименование на продуктаActi9 iTL

Гама на продуктаActi9

Приложение на устройствотостандартно

Съкратено наименование на устройствотоiTL

Допълнителни устройства

Съвместимост на гаматаActi 9 iATEt

Acti 9 iATL4

Acti 9 iATLc

Acti 9 iATLc+s

Acti 9 iATLm

Acti 9 iATLs

Acti 9 iATLz

Acti 9 iETL iTL 16

Acti 9 iATLc+c

Acti 9 iATL24

Тип дистанционно управлениеосветен бутон 3 mA

Тип контролен сигналИмпулс

Тип МонтажФиксиран

Тип управлениеДистанционно и ръчно управление

Демонтаж на бобината

[Ue] номинално работно напрежение250 V AC 50/60 Hz

9 мм стъпки2

Електрическа устойчивостAC-21: 200000 cycles

AC-22: 100000 cycles

Загуби на мощност за всеки полюс0.6 W

Затягащ момент1-1 N.m

Захват на проводника11 mm

Код за съвместимостiTL

Локална сигнализацияИндикация Вкл./Изкл.

Монтажна подпораDIN шина

Общи загуби на мощност0.6 W

Пазарен сегментЖилищни сгради

Малки търговски обекти

Превключвателни честоти100 превключващи операции/ден

5 превключващи операции/минута

Продължителност на импулс50 ms...1 s

Свързване - клеморедКонтролна верига: Тунелен тип клеми 1 0.5-4 mm² твърд

Контролна верига: Тунелен тип клеми 1 0.5-4 mm² твърд с накрайник на кабела

Контролна верига: Тунелен тип клеми 1 1-4 mm² гъвкав

Контролна верига: Тунелен тип клеми 1 1-4 mm² с подвижна втулка

Електрическа верига: Тунелен тип клеми 1 1.5-4 mm² твърд

Електрическа верига: Тунелен тип клеми 1 1.5-4 mm² твърд с накрайник на кабела

Електрическа верига: Тунелен тип клеми 1 1.5-4 mm² гъвкав

Електрическа верига: Тунелен тип клеми 1 1.5-4 mm² с подвижна втулка

Честота на мрежата50/60 Hz

Широчина18 mm

Височина84 mm

Дълбочина60 mm

Околна среда

Етикети за качествоNF

VDE

IMQ

CEBEC

KEMA

Ниво на замърсяване3

Ниво на шум60 dB

Отговаряне на тропически изисквания2

Относителна влажност95-95 % при 55-55 °C

Продуктови сертификатиGOST

СтандартиEN 669-2-2

EN 669-1

Степен на защита IPIP20 в съответствие с IEC 60529 (При отваряне)

IP40 в съответствие с IEC 60529 (В табло)

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-20-50 °C
