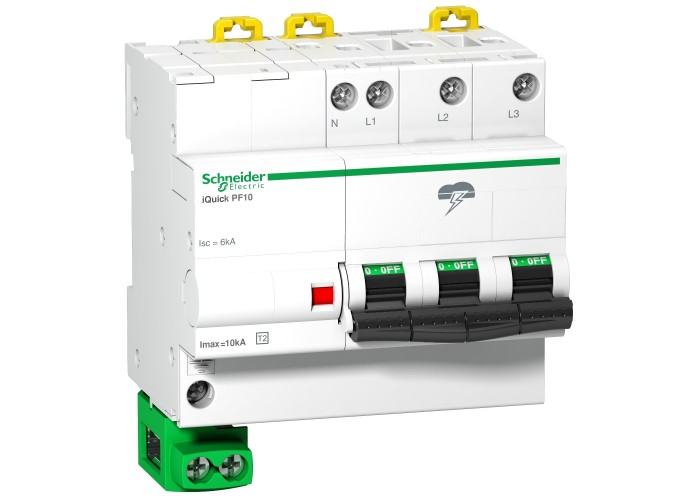

Schneider Electric A9L16618 - Acti 9 iQuick-PF, iQuick-PRD - Модулен катоден отводител - 3P + N - 275V

Основни

Гама на продуктаiQuick PF

Тип продукт или компонентsurge arrester

Remote signallingБез

Surge arrester typeelectrical distribution network

Брой полюси3P + N

Етикети за качествоNF

заземителна системаTT

TN-S

Наименование на продуктаActi9 PF

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиCE

СтандартиEN 61643-11:2012

IEC 61643-11:2011

Съкратено наименование на устройствотоiQuick PF

Допълнителни устройства

Нето тегло на продукта640 g

[Ifi] follow current0.1 kA Общ режим N/PE

[Uc] maximum continuous operating voltageИзмерване на разлика: 275 V L/N

Общ режим: 275 V L/PE

[Ue] номинално работно напрежение 230/400 V AC (+/- 10 %) при 50/60 Hz

[Ut] временно свръхнапрежение337 V L/N 5 s withstand

1200 V N/PE 200 ms safe failure mode

442 V L/PE 5 s withstand

9 мм стъпки9.8

Disconnector device typeintegrated circuit breaker - Icu 6 kA

Maximum [Up] voltage protection levelОбщ режим < 1.5 kV Тип 2 L/PE

Измерване на разлика < 1.5 kV Тип 2 L/N

Maximum discharge currentОбщ режим: 20 kA N/PE

Измерване на разлика: 10 kA L/N

Nominal discharge currentОбщ режим: 20 kA (N/PE)

Измерване на разлика: 5 kA (L/N)

Residual current1 mA

Short-circuit withstand6 kA

Surge arrester class typeТип 2

Surge arrester technologyMOV + GDT

Затягащ момент2-2 N.m

Захват на проводника13 mm

Код за съвместимостiQuick PF

Монтажен режимСкоба (DIN шина)

Свързване - клеморедТип тунелни клеми (L/N) 1-16 mm² твърд

Тип тунелни клеми (земя) 10-25 mm² твърд

Тип тунелни клеми (L/N) 1-16 mm² гъвкав

Тип тунелни клеми (земя) 10-25 mm² гъвкав

Тип тунелни клеми (L/N) 1-16 mm² с подвижна втулка

Тип тунелни клеми (земя) 10-25 mm² с подвижна втулка

Широчина88.4 mm

Височина106.7 mm

Дълбочина74.1 mm

Цвятбял (RAL 9003)

Околна среда

Относителна влажност5-95 %

Степен на защита IKIK03 в съответствие с IEC 62262

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-25-70 °C
