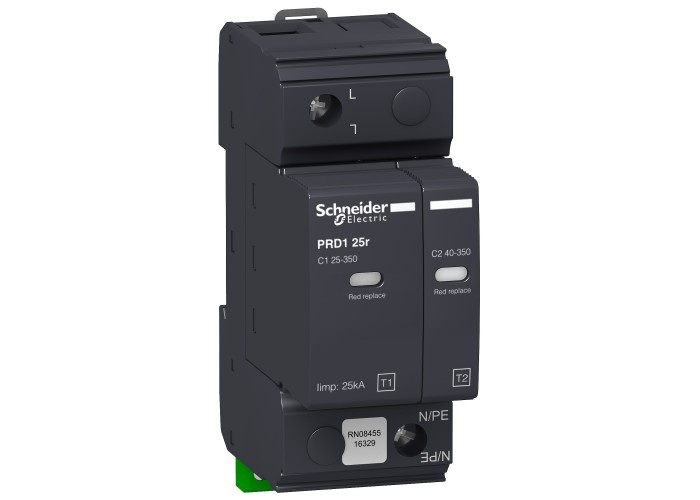

Schneider Electric 16329 - Acti 9 iPRF1, PRD1 - PRD1 25r Kатоден отводител - 1P - 350V - с дистанционна комуникация

Основни

Гама на продуктаPRD1

Тип продукт или компонентsurge arrester with pluggable cartridge

Remote signallingС

Surge arrester typeelectrical distribution network

Брой полюси1P

Етикети за качествоKEMA-KEUR

заземителна системаIT 230

TN-C

TT

Композиция на сигнални контакти1 SD (1 C/O)

Наименование на продуктаMulti9 PRD1

ОбхватMulti 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиCE

СтандартиEN 61643-11:2012

IEC 61643-11:2011

Съкратено наименование на устройствотоPRD1 25r

Допълнителни устройства

[Ifi] follow current25 kA Измерване на разлика L/N

3 kA Измерване на разлика L/N

100 A Общ режим N/PE

[Iimp] impulse currentОбщ режим: 25 kA L/PE 12.5 A.s

[Uc] maximum continuous operating voltageОбщ режим: 350 V L/PE

[Ue] номинално работно напрежение 230 V AC (+/- 10 %) при 50 Hz

[Ut] временно свръхнапрежение1200 V N/PE 200 ms withstand

415 V L/N 5 s withstand

440 V L/N 7200 s safe failure mode

9 мм стъпки4

Disconnector device typeassociated fuse gG 315 A стандартно

associated circuit breaker Compact NSX100B 100 A крива ° С - Icu 10 kA

associated circuit breaker Compact NSX100B 100 A крива ° С - Icu 15 kA

associated circuit breaker Compact NSX100B 100 A крива ° С - Icu 25 kA

Impulse current25 kA

Maximum [Up] voltage protection levelОбщ режим < 1.5 kV Тип 2 L/PE

Maximum discharge currentОбщ режим: 40 kA L/PE

Nominal discharge currentОбщ режим: 25 kA (L/PE)

Surge arrester class typetype 1 + 2

Surge arrester technologyMOV

spark gap

Затягащ момент4.5-4.5 N.m

Код за съвместимостPRD1_25r

МатериалPBT (полибутилен терефталат)

Монтажен режимСкоба (DIN шина)

Пазарен сегментМалки търговски обекти

Свързване - клеморедТип тунелни клеми (Отгоре или отдолу) 10-35 mm² твърд

Тип тунелни клеми (Отгоре или отдолу) 10-25 mm² гъвкав

сигнално напрежение на веригата1 A 250 V AC

1 A 30 V DC

Нето тегло на продукта334 g

Широчина36 mm

Височина90 mm

Дълбочина71 mm

Цвятантрацит сив (RAL 7016)

Околна среда

Относителна влажност5-95 %

Степен на защита IKIK05 в съответствие с IEC 62262

температура на околната среда за съхранени-40-80 °C

Температура на околния въздух при работа-25-60 °C

Допустима работна надморска височина2000 m
