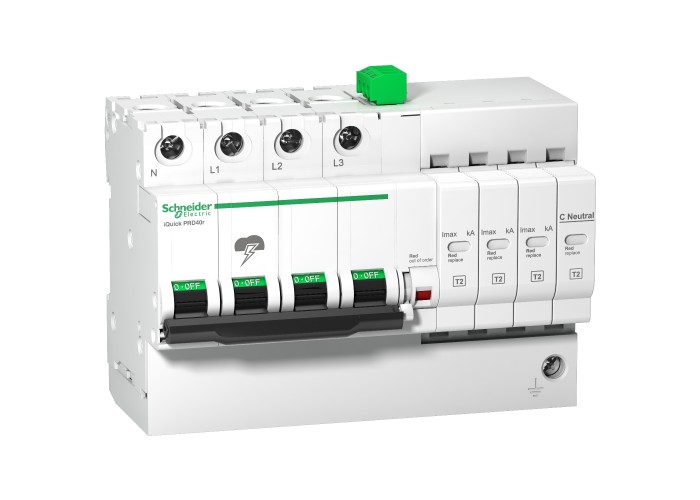

Schneider Electric A9L16297 - Acti 9 iPRD - iQuick PRD20r катоден отводител - 3P + N -350V- с дистанционна комуникация

Основни

Гама на продуктаiQuick PRD

Тип продукт или компонентsurge arrester with pluggable cartridge

Remote signallingС

Surge arrester typeelectrical distribution network

Брой полюси3P + N

Етикети за качествоKEMA-KEUR

NF

заземителна системаTT

TN-S

Композиция на сигнални контакти1 SD (1 C/O)

Наименование на продуктаActi9 iQuick PRD

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиCE

СтандартиEN 61643-11:2012

IEC 61643-11:2011

Съкратено наименование на устройствотоiQuick PRD20r

Допълнителни устройства

Нето тегло на продукта0.84 kg

[Uc] maximum continuous operating voltageОбщ режим: 264 V N/PE

Общ режим: 350 V L/PE

Измерване на разлика: 350 V L/N

[Ue] номинално работно напрежение 230/400 V AC (+/- 10 %) при 50/60 Hz

9 мм стъпки14.6

Disconnector device typeintegrated circuit breaker - Icu 25 kA

Maximum [Up] voltage protection levelОбщ режим < 1.5 kV Тип 2 L/PE

Общ режим < 1.5 kV Тип 2 N/PE

Измерване на разлика < 1.5 kV Тип 2 L/N

Maximum discharge currentОбщ режим: 20 kA L/PE

Общ режим: 20 kA N/PE

Измерване на разлика: 20 kA L/N

Nominal discharge currentОбщ режим: 5 kA (L/PE)

Общ режим: 5 kA (N/PE)

Измерване на разлика: 5 kA (L/N)

Surge arrester class typeТип 2

Surge arrester technologyMOV + GDT

Затягащ момент2.5-2.5 N.m

Код за съвместимостiQuick PRD20r

Монтажен режимСкоба (DIN шина)

Свързване - клеморедТип тунелни клеми (downside) 2.5-25 mm²

Тип тунелни клеми (upside) 2.5-25 mm²

сигнално напрежение на веригата2 A 250 V AC 50/60 Hz

Широчина131.5 mm

Височина94 mm

Дълбочина75.9 mm

Цвятбял (RAL 9003)

Околна среда

Допустима работна надморска височина2000 m

Относителна влажност5-95 %

Степен на защита IKIK05 в съответствие с IEC 62262

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-25-60 °C
