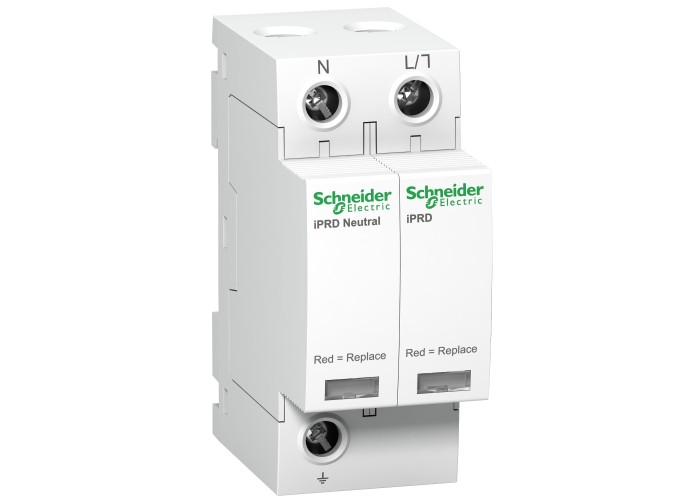

Schneider Electric A9L08500 - Acti 9 iPRD - Катоден отводител 350V 1P+N

Основни

Гама на продуктаiPRD

Тип продукт или компонентsurge arrester with pluggable cartridge

Remote signallingБез

Surge arrester typeelectrical distribution network

Брой полюси1P + N

Етикети за качествоKEMA-KEUR

NF

заземителна системаTN-S

TT

Наименование на продуктаActi9 iPRD

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиCE

СтандартиEN 61643-11:2012

IEC 61643-11:2011

Съкратено наименование на устройствотоiPRD8

Допълнителни устройства

Нето тегло на продукта0.211 kg

[Uc] maximum continuous operating voltageОбщ режим: 260 V N/PE

Общ режим: 350 V L/PE

Измерване на разлика: 350 V L/N

[Ue] номинално работно напрежение 230/400 V AC (+/- 10 %) при 50/60 Hz

[Uoc] open circuit voltage10 kV type 3 Общ режим N/PE

10 kV type 3 Измерване на разлика L/N

[Ut] временно свръхнапрежение337 V L/N 5 s withstand

1200 V N/PE 200 ms safe failure mode

442 V L/PE 5 s withstand

9 мм стъпки4

Disconnector device typeassociated circuit breaker iC60L 10 A крива С - Icu 25 kA

associated circuit breaker IC60N 10 A крива С - Icu 10 kA

associated circuit breaker iC60H 10 A крива С - Icu 15 kA

associated fuse gG 25 A - Icu 15 kA

associated fuse gG 80 A - Icu 50 kA

Maximum [Up] voltage protection levelОбщ режим < 1.1 kV type 3 N/PE

Измерване на разлика < 1 kV Тип 2 L/N

Измерване на разлика < 1.1 kV type 3 L/N

Общ режим < 1.4 kV Тип 2 N/PE

Maximum discharge currentОбщ режим: 8 kA L/PE

Общ режим: 8 kA N/PE

Измерване на разлика: 8 kA L/N

Nominal discharge currentОбщ режим: 2.5 kA (L/PE)

Общ режим: 2.5 kA (N/PE)

Измерване на разлика: 2.5 kA (L/N)

Residual current0.6 mA

0.003 mA

Surge arrester class typetype 2 + 3

Surge arrester technologyMOV + GDT

Затягащ момент2.5-2.5 N.m

Код за съвместимостiPRD8

Монтажен режимСкоба (DIN шина)

Свързване - клеморедТип тунелни клеми (downside) 2.5-35 mm²

Тип тунелни клеми (upside) 2.5-35 mm²

Широчина36 mm

Височина85 mm

Дълбочина69 mm

Цвятбял (RAL 9003)

Околна среда

Допустима работна надморска височина2000 m

Относителна влажност5-95 %

Степен на защита IKIK03 в съответствие с IEC 62262

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C
