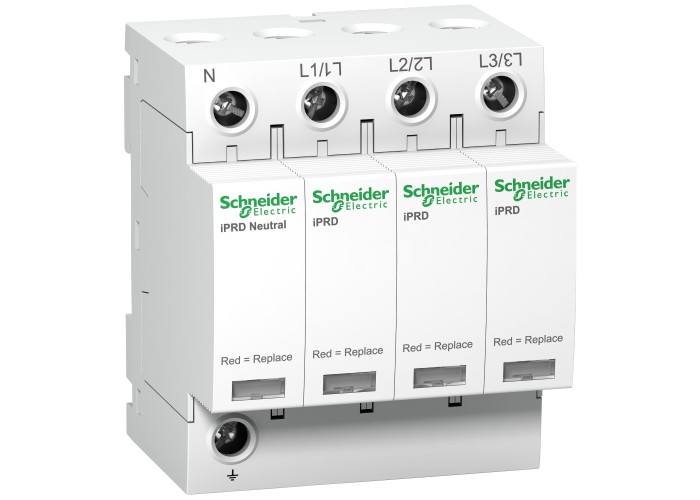

Schneider Electric A9L20600 - Acti 9 iPRD - iPRD 20 20 KA 340V 3P

Основни

Гама на продуктаiPRD

Тип продукт или компонентsurge arrester with pluggable cartridge

Remote signallingБез

Surge arrester typeelectrical distribution network

Брой полюси3P + N

Етикети за качествоNF

KEMA-KEUR

заземителна системаTT

TN-S

Наименование на продуктаActi9 iPRD

ОбхватActi 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиCE

СтандартиEN 61643-11:2012

IEC 61643-11:2011

Съкратено наименование на устройствотоiPRD20

Допълнителни устройства

[Uc] maximum continuous operating voltageОбщ режим: 260 V N/PE

Общ режим: 350 V L/PE

Измерване на разлика: 350 V L/N

[Ue] номинално работно напрежение 230/400 V AC (+/- 10 %) при 50/60 Hz

[Ut] временно свръхнапрежение337 V L/N 5 s withstand

1200 V N/PE 200 ms safe failure mode

442 V L/PE 5 s withstand

1453 V L/PE 200 ms safe failure mode

9 мм стъпки8

Disconnector device typeassociated circuit breaker IC60N 20 A крива ° С - Icu 10 kA

associated circuit breaker iC60H 20 A крива ° С - Icu 15 kA

associated circuit breaker iC60L 20 A крива ° С - Icu 25 kA

associated circuit breaker NG125H 20 A крива ° С - Icu 36 kA

associated circuit breaker NG125L 20 A крива ° С - Icu 50 kA

associated fuse gG 40 A - Icu 15 kA

associated fuse gG 80 A - Icu 50 kA

Maximum [Up] voltage protection levelИзмерване на разлика < 1.1 kV Тип 2 L/N

Общ режим < 1.4 kV Тип 2 N/PE

Maximum discharge currentОбщ режим: 20 kA L/PE

Общ режим: 20 kA N/PE

Измерване на разлика: 20 kA L/N

Nominal discharge currentОбщ режим: 5 kA (L/PE)

Общ режим: 5 kA (N/PE)

Измерване на разлика: 5 kA (L/N)

Residual current0.6 mA

0.003 mA

Surge arrester class typeТип 2

Surge arrester technologyMOV + GDT

Затягащ момент2.5-2.5 N.m

Код за съвместимостiPRD20

Монтажен режимСкоба (DIN шина)

Свързване - клеморедТип тунелни клеми (downside) 2.5-35 mm²

Тип тунелни клеми (upside) 2.5-35 mm²

Нето тегло на продукта0.414 kg

Широчина72 mm

Височина85 mm

Дълбочина69 mm

Цвятбял (RAL 9003)

Околна среда

Относителна влажност5-95 %

Степен на защита IKIK03 в съответствие с IEC 62262

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Допустима работна надморска височина2000 m
