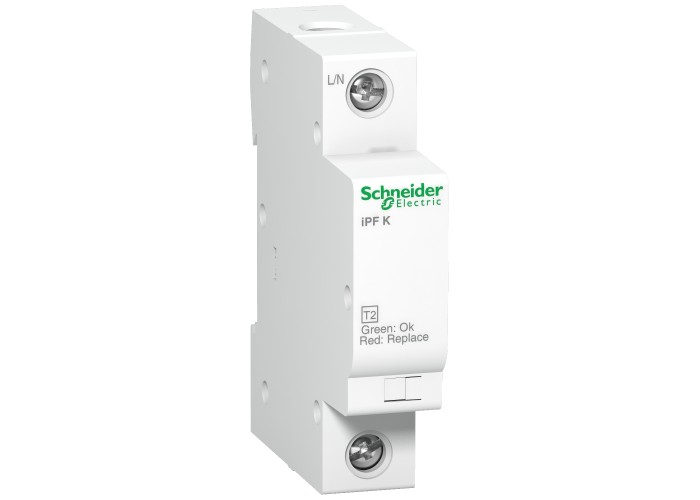

Schneider Electric A9L15686 - Acti 9 iPF K - Катоден отводител - 1P - 340V

Основни

Гама на продуктаiPF K

Тип продукт или компонентsurge arrester

Remote signallingБез

Surge arrester typeelectrical distribution network

Брой полюси1P

заземителна системаIT 230

TN-C

Наименование на продуктаActi9 iPF K

ОбхватActi 9

Приложение на устройствотоДистрибуция

Продуктови сертификатиEAC

CE

СтандартиIEC 61643-11:2011

Съкратено наименование на устройствотоiPF K

Допълнителни устройства

[Uc] maximum continuous operating voltageОбщ режим: 340 V L/PE

[Ue] номинално работно напрежение 230 V AC (+/- 10 %) при 50/60 Hz

[Ut] временно свръхнапрежение337 V L/N 5 s withstand

442 V L/PE 5 s withstand

1200 V N/PE 200 ms withstand

1453 V L/PE 200 ms withstand

9 мм стъпки2

Disconnector device typeassociated circuit breaker iK60N 40 A крива ° С - Icu 6 kA

associated fuse gG 63 A - Icu 25 kA

Maximum [Up] voltage protection levelОбщ режим < 1.5 kV Тип 2 L/PE

Maximum discharge currentОбщ режим: 40 kA L/PE

Nominal discharge currentОбщ режим: 15 kA (L/PE)

Общ режим: 15 kA (N/PE)

Residual current5 mA

Surge arrester class typeТип 2

Surge arrester technologyMOV

Затягащ момент3.5-3.5 N.m

Захват на проводника11 mm

Код за съвместимостiPF K 40

Монтажен режимСкоба (DIN шина)

Пазарен сегментМалки търговски обекти

Свързване - клеморедТип тунелни клеми (Отгоре или отдолу) 25-25 mm² твърд

Тип тунелни клеми (Отгоре или отдолу) 16-16 mm² гъвкав

Тип тунелни клеми (Отгоре или отдолу) 16-16 mm² с подвижна втулка

сигнално напрежение на веригата0.25 A 250 V AC 50/60 Hz

Нето тегло на продукта125 g

Широчина18 mm

Височина81 mm

Дълбочина69 mm

Цвятбял (RAL 9003)

Околна среда

Относителна влажност5-95 %

Степен на защита IKIK03 в съответствие с IEC 62262

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-25-60 °C

Допустима работна надморска височина2000 m
