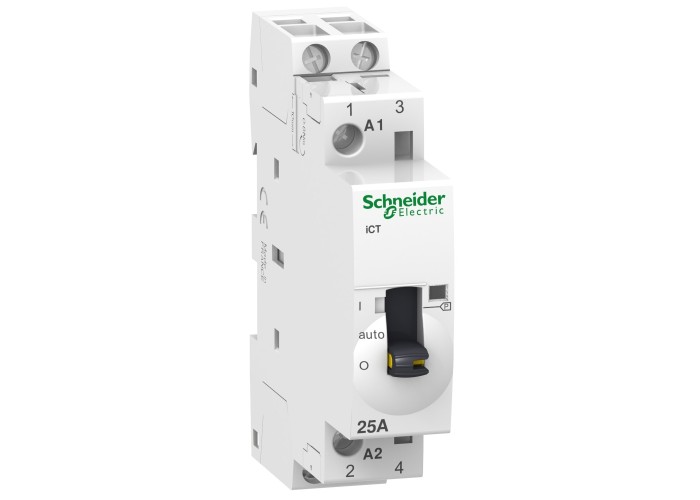

Schneider Electric A9C21132 - Acti 9 iCT - Контактор iCT 25A 2NO 24V 50Hz MO

Основни

Гама на продуктаiCT

тип на мрежатаAC

Тип продукт или компонентКонтактор

Тип управлениеДистанционно и ръчно управление

[Uc] Контролно напрежение24 V AC 50 Hz+C81:C98

Брой полюси2P

Контакти2 NO

Наименование на продуктаActi9 iCT

Номинален работен ток25 A AC-7A

8.5 A AC-7B

Гама на продуктаActi9

Приложение на устройствотоДвигател-отопление-осветление

Съкратено наименование на устройствотоiCT

Допълнителни устройства

Тип контролен сигналПоддържана

Тип МонтажСкоба

[Ue] Номинално изолационно напрежение500 V AC 50/60 Hz

[Ue] номинално работно напрежение250 V AC 50 Hz

[Uimp] Устойчивост на импулсно напрежение4 kV

9 мм стъпки2

Електрическа устойчивост100000 cycles IEC/EN 61095 25 A 50 Hz AC-7A

30000 cycles IEC/EN 61095 8.5 A 50 Hz AC-7B

30000 cycles IEC/EN 61095 50 Hz AC-7C

100000 cycles EN/IEC 60947-4-1 50 Hz AC-1

30000 cycles EN/IEC 60947-4-1 50 Hz AC-3

30000 cycles EN/IEC 60947-4-1 50 Hz AC-5a

30000 cycles EN/IEC 60947-4-1 50 Hz AC-5b

Затягащ моментКонтролна верига: 0.8-0.8 N.m

Електрическа верига: 0.8-0.8 N.m

Код за съвместимостiCT

консумация на енергия при задържане във VA3.8-3.8 VA

Локална сигнализацияИндикатор за действие

Максимална мощност1.3 W при 250 V AC

Механична издръжливост1000000 cycles

Монтажна подпора35 mm симетрични DIN шина

Пазарен сегментЖилищни сгради

Малки търговски обекти

Превключвателни честоти100 превключващи операции/ден

Пускова мощност в VA15 VA

Свързване - клеморедКонтролна верига: Тунелен тип клеми 2 1.5-1.5 mm² твърд

Електрическа верига: Тунелен тип клеми 1 1-4 mm² гъвкав

Електрическа верига: Тунелен тип клеми 1 1.5-6 mm² твърд

Контролна верига: Тунелен тип клеми 1 1.5-2.5 mm² твърд

Контролна верига: Тунелен тип клеми 2 1.5-2.5 mm² гъвкав

Съвместимост на продуктитеiACTs

iACTp

iACTc

iATEt

Честота на мрежата50 Hz

Широчина18 mm

Височина81 mm

Дълбочина60 mm

Цвятбял

Околна среда

Допустима работна надморска височина2000 m

Ниво на замърсяване2

Ниво на шум30 dB

Отговаряне на тропически изисквания2 в съответствие с EN 60947-4-1

2 в съответствие с EN 61095

2 в съответствие с IEC 1095

Относителна влажност95-95 % при 55-55 °C

СтандартиIEC/EN 61095

Степен на защита IPIP20

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-5-60 °C

Топлинно разпръскване1.3-1.3 W при 50/60 Hz
