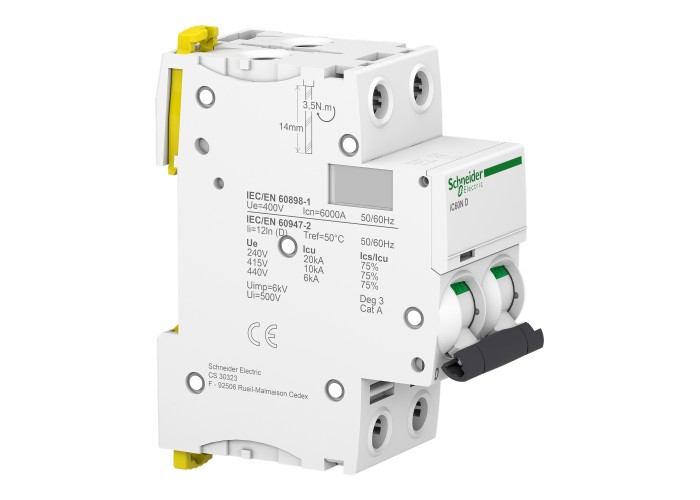

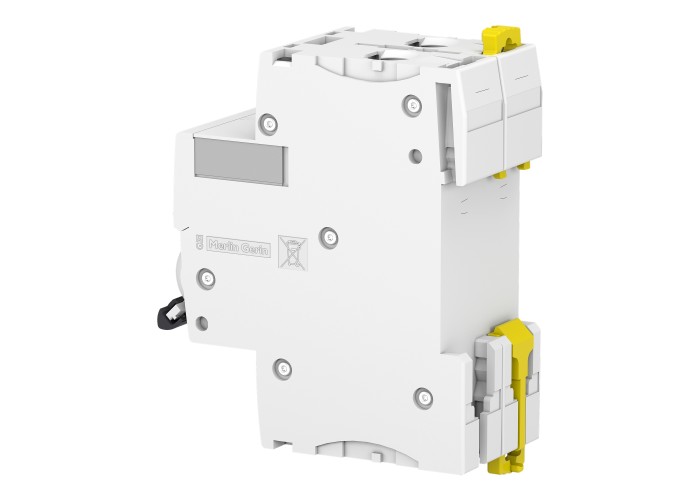

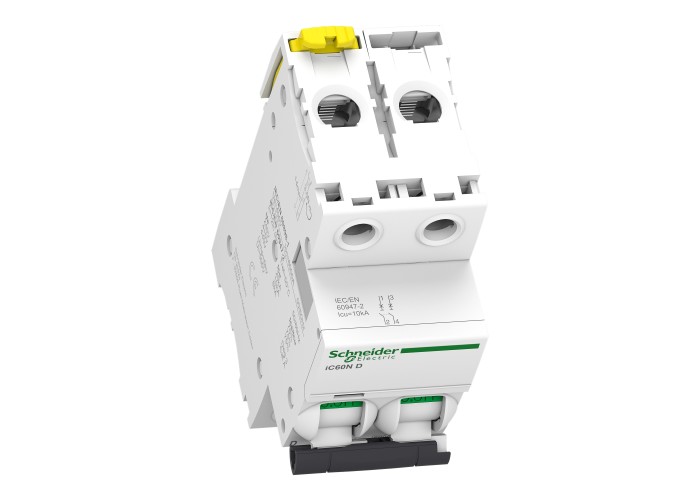

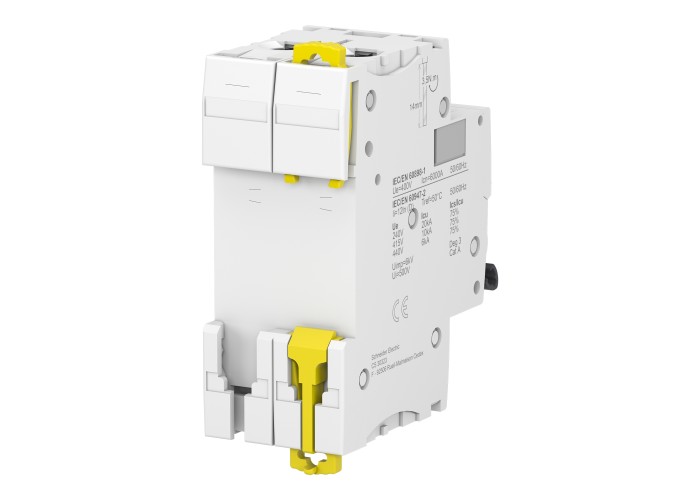

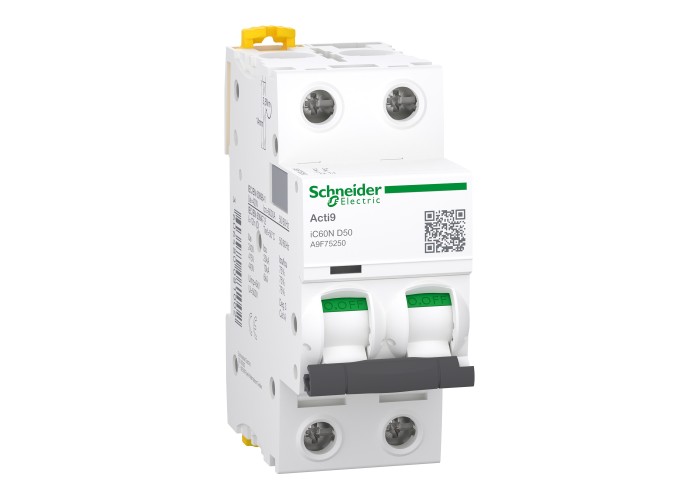

Schneider Electric A9F75250 - Acti 9 iC60 - Миниатюрен автоматичен прекъсвач - 2P - 50A - крива D

Промо
  • Наличност: В наличност
  • Код на продукт: A9F75250-SCH
  • Код на производител: A9F75250
Производител: Schneider Electric


Ревюта: (0)
  • Описание
  • Спецификация
  • Документи и файлове
  • Въпроси (0)
  • Отзиви (0)

Основни

Гама на продуктаiC60

тип на мрежатаAC

DC

Тип продукт или компонентМиниатюрен прекъсвач

[In] номинален ток50 A

Брой защитени полюси2

Брой полюси2P

Възможност за изолацияда в съответствие с EN 60898-1

да в съответствие с EN 60947-2

да в съответствие с IEC 60898-1

да в съответствие с IEC 60947-2

Изключвателна способност6000 A Icn при 400 V AC 50/60 Hz в съответствие с EN/IEC 60898-1

36 kA Icu при 12...60 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

10 kA Icu при ≤ 125 V DC в съответствие с EN/IEC 60947-2

10 kA Icu при 380...415 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

20 kA Icu при 220...240 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

6 kA Icu при 440 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

36 kA Icu при 100...133 V AC 50/60 Hz в съответствие с EN/IEC 60947-2

Категория за оползотворяванеКатегория А в съответствие с EN 60947-2

Категория А в съответствие с IEC 60947-2

Код изключвателна способностN

КриваD

Наименование на продуктаActi9 iC60

Гама на продуктаActi 9

Приложение на устройствотоДистрибуция

СтандартиIEC 60947-2

IEC 60898-1

EN 60898-1

EN 60947-2

Съкратено наименование на устройствотоIC60N

Техлнология изкючвателно устройствоТермо-магнитен

Допълнителни устройства

Тип МонтажФиксиран

Тип управлениещифт

Нето тегло на продукта0.25 kg

[Ue] Номинално изолационно напрежение500 V AC 50/60 Hz в съответствие с EN 60947-2

500 V AC 50/60 Hz в съответствие с IEC 60947-2

[Ue] номинално работно напрежение220...240 V AC 50/60 Hz

400 V AC 50/60 Hz

380...415 V AC 50/60 Hz

440 V AC 50/60 Hz

12...133 V AC 50/60 Hz

72...125 V DC

[Uimp] Устойчивост на импулсно напрежение6 kV в съответствие с EN 60947-2

6 kV в съответствие с IEC 60947-2

9 мм стъпки4

Електрическа устойчивост10000 cycles

Загуби на мощност за всеки полюс4.0 W

Затягащ момент3.5-3.5 N.m Отгоре или отдолу

Захват на проводника14 mm за Отгоре или отдолуВръзка

Защита от земна утечкаОтделен блок

Индикатор за позиция на контактаДа

Код за съвместимостIC60

Локална сигнализацияИндикатор за изключване

Магнитно изключване12 x In +/- 20 %

Механична издръжливост20000 cycles

Монтажна подпораDIN шина

Общи загуби на мощност8.0 W

Пазарен сегментМалки търговски обекти

Работна изключвателна възможност15 kA 75 % в съответствие с EN 60947-2 - 220...240 V AC 50/60 Hz

7.5 kA 75 % в съответствие с EN 60947-2 - 380...415 V AC 50/60 Hz

4.5 kA 75 % в съответствие с EN 60947-2 - 440 V AC 50/60 Hz

15 kA 75 % в съответствие с IEC 60947-2 - 220...240 V AC 50/60 Hz

7.5 kA 75 % в съответствие с IEC 60947-2 - 380...415 V AC 50/60 Hz

4.5 kA 75 % в съответствие с IEC 60947-2 - 440 V AC 50/60 Hz

27 kA 75 % в съответствие с IEC 60947-2 - 12...133 V AC 50/60 Hz

27 kA 75 % в съответствие с EN 60947-2 - 12...133 V AC 50/60 Hz

6000 A 100 % в съответствие с EN 60898-1 - 400 V AC 50/60 Hz

6000 A 100 % в съответствие с IEC 60898-1 - 400 V AC 50/60 Hz

10 kA 100 % в съответствие с IEC 60947-2 - 72...125 V DC

10 kA 100 % в съответствие с EN 60947-2 - 72...125 V DC

Разпределителен блокОтгоре или отдолу: Да

Свързване - клеморедsingle terminal (Отгоре или отдолу) 1-35 mm² твърд

single terminal (Отгоре или отдолу) 1-25 mm² гъвкав

Свързващи клеми18 mm Между фази

Честота на мрежата50/60 Hz

Широчина36 mm

Височина85 mm

Дълбочина78.5 mm

Цвятбял

Околна среда

Допустима работна надморска височина0...2000 м

Категория на защитаIV

Ниво на замърсяване3 в съответствие с EN 60947-2

3 в съответствие с IEC 60947-2

Отговаряне на тропически изисквания2 в съответствие с IEC 60068-1

Относителна влажност95-95 % при 55-55 °C

Степен на защита IPIP20 в съответствие с IEC 60529

IP20 в съответствие с EN 60529

температура на околната среда за съхранени-40-85 °C

Температура на околния въздух при работа-35-70 °C

Спецификации
[Ui] Изолационно напрежение 500V
Брой полюси 2P
Крива D
Номинален ток 50A
Продуктова Гама Acti 9 iC60
Тип Acti 9 Миниатюрни прекъсвачи - MCB
