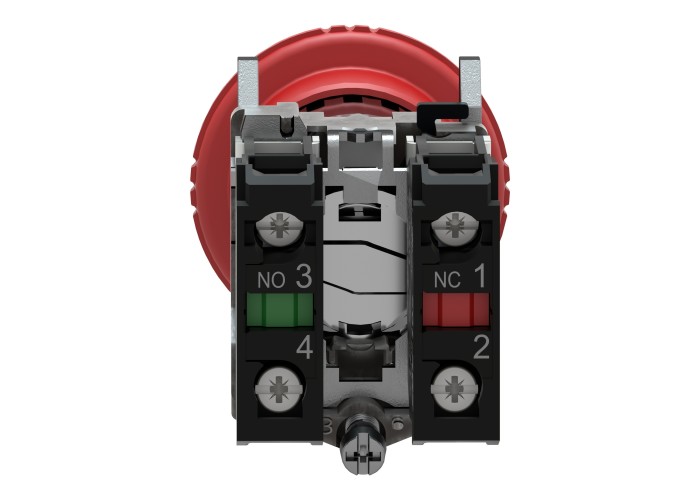

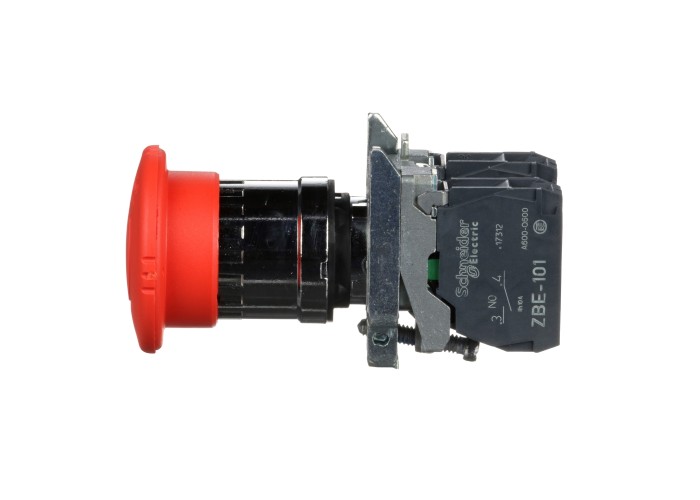

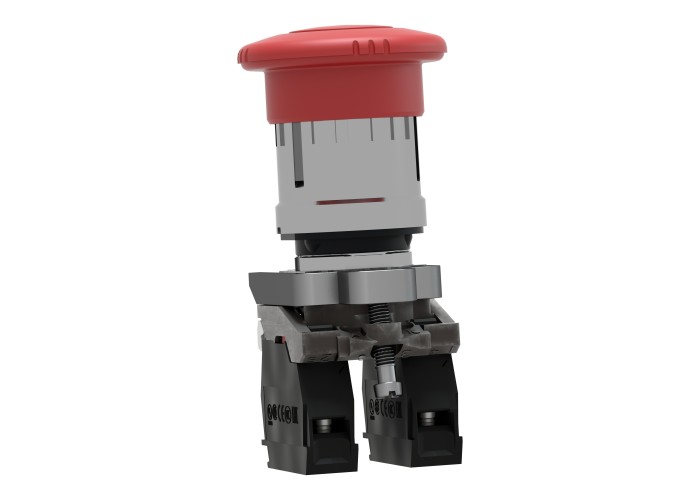

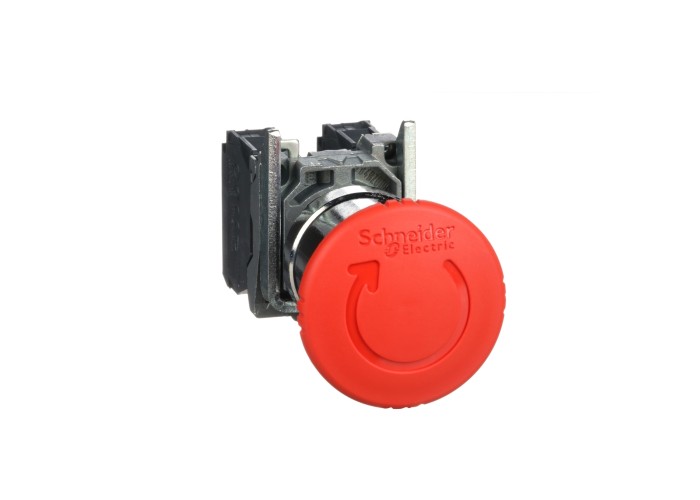

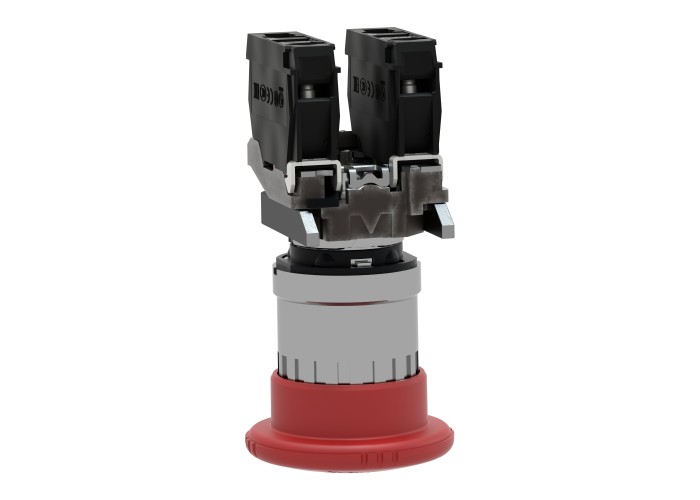

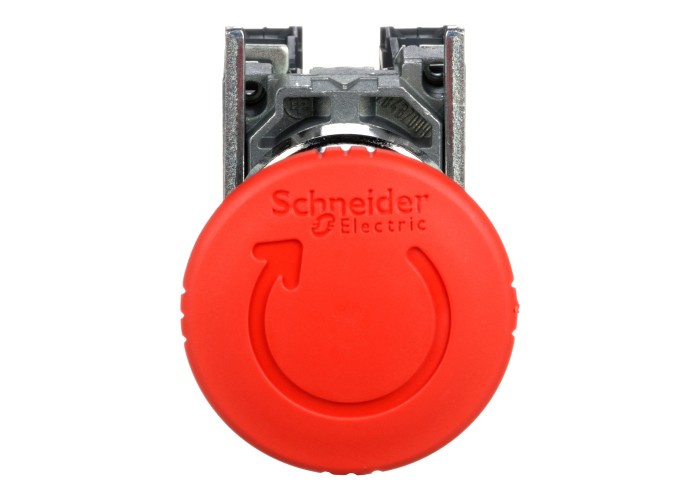

Авариен стоп бутон, тип гъба, метал, червен, Ø40 мм, 22 мм, освобождаване чрез завъртане, 1NO+1NC, Harmony XB4, Schneider Electric XB4BS8445

Основни

Гама на продуктаHarmony XB4

Тип главаСтандарт

Тип продукт или компонентemergency switching off push-button

Авариен стоп бутон

Вид оператор trigger action and mechanical latching

Диаметър на монтаж22.5 mm

Материал за основатаХромиран метал

Минимилано доставно количество1

Нулиранезавърти за освобождаване

Присъединителни материалиzamak

Профил на операторачервен гъба Ø 40 мм, Немаркиран

Рсабота на контактаБавно спиране

Свързване - клеморедСамозатягащи се клеми, ≤ 2 x 1.5 mm² С кабелен накрайник съответстващ на IEC 60947-1

Самозатягащи се клеми, ≥ 1 x 0.22 mm² Без кабелен накрайник съответстващ на IEC 60947-1

Съкратено наименование на устройствотоXB4

Форма на сигнализираща главаКръгла

Допълнителни устройства

Нето тегло на продукта0.13 kg

[Ue] Изолационно напрежение600 V Ниво на замърсяване 3) в съответствие с IEC 60947-1

[Uimp] Устойчивост на импулсно напрежение6 kVв съответствие сIEC 60947-1

Customizable0

Вид глава на болтКръст съвместим с Philips no 1

Кръст съвместим с pozidriv No 1

с наклон съвместим с Плосък Ø 4 mm

с наклон съвместим с Плосък Ø 5.5 mm

Вкл при положителен сигналС в съответствие с IEC 60947-5-1 appendix K

Електрическа устойчивост1000000 cycles, AC-15, 2 A at 230 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 3 A at 120 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, AC-15, 4 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.2 A at 110 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

1000000 cycles, DC-13, 0.5 A at 24 V, работен обхват < 3600 cyc/h, коефициент на натоварване: 0.5 в съответствие с IEC 60947-5-1 appendix C

λ < 10exp(-6) в 5 V и 1 mA В чиста околна среда съответстващ на IEC 60947-5-4

λ < 10exp(-8) в 17 V и 5 mA В чиста околна среда съответстващ на IEC 60947-5-4

Затягащ момент0.8-1.2 N.m съответстващ на IEC 60947-1

Защита от късо съединение10 A Патронни предпазители тип gG съответстващ на IEC 60947-5-1

Изолираща защитаНЕ

Капачка или цвят на блендачервен

Код за съвместимостXB4

Материал на контактитеСребърна сплав (Ag/Ni)

Механична издръжливост300000 cycles

Номинален работен ток3 A at 240 V, AC-15, A600 в съответствие с IEC 60947-5-1

6 A at 120 V, AC-15, A600 в съответствие с IEC 60947-5-1

0.1 A at 600 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.27 A at 250 V, DC-13, Q600 в съответствие с IEC 60947-5-1

0.55 A at 125 V, DC-13, Q600 в съответствие с IEC 60947-5-1

1.2 A at 600 V, AC-15, A600 в съответствие с IEC 60947-5-1

Номинален термичен ток10 A съответстващ на IEC 60947-5-1

Описание на клеморед ISO n°1(13-14)NO

Представяне на устройствотоцялостен продукт

Продължително използванестандартни контакти

Работен натиск44 N

Работен цикъл1.5 mm (NC changing electrical state)

2.6 mm (NO changing electrical state)

4.3 mm (Общо расцтояние)

Устойчивост на миене под високо налягане7000000 Pa at 55 °C, разстояние: 0.1 m

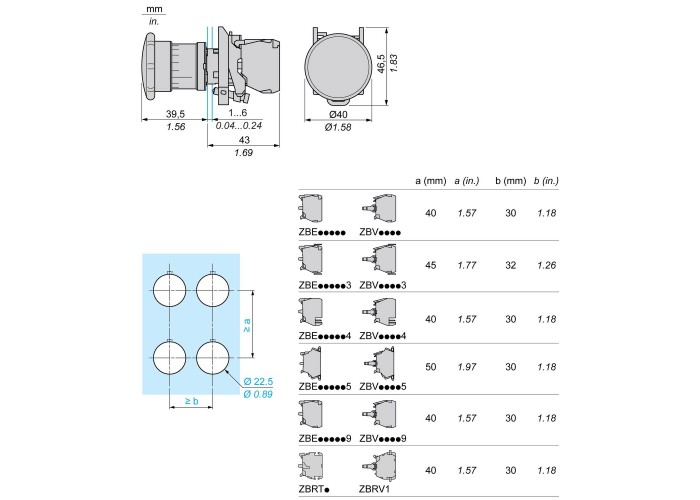

Широчина40 mm

Височина47 mm

Дълбочина82 mm

Околна среда

NEMA степен на защитаNEMA 13

NEMA 4X

Защита от токов ударКлас I съответстващ на IEC 60536

Защитни меркиTH

Продуктови сертификатиBV

GL

LROS (регистър на корабоплаването на Lloyds)

DNV

CSA

в UL списъка

СтандартиIEC 60204-1

IEC 60947-1

UL 508

IEC 60364-5-53

ISO 13850

CSA C22.2 No 14

IEC 60947-5-1

IEC 60947-5-4

JIS C8201-5-1

IEC 60947-5-5

JIS C8201-1

Степен на защита IKIK06 в съответствие с IEC 50102

Степен на защита IPIP66 в съответствие с IEC 60529

IP67

IP69

IP69K

температура на околната среда за съхранени-40-70 °C

Температура на околния въздух при работа-40-70 °C

Устойчивост на вибрации5 gn е= 2-500 Hz) съответстващ на IEC 60068-2-6

Устойчивост на удар30 gn (продължителност = 18 ms) за половината синусова вълна съответстващ на IEC 60068-2-27

50 gn (продължителност = 11 ms) за половината синусова вълна съответстващ на IEC 60068-2-27
